Thông tin chi tiết sản phẩm:
Thanh toán:
|
| chất cách điện: | PTFE | Giới tính: | nữ giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Các tính năng chính: | Đầu nối bảng mặt bích 2 lỗ |
| Điểm: | Kết nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | Máy tính/mạng LAN | Vật liệu: | Thép không gỉ |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 2 lỗ,Bộ kết nối đồng trục RF thép không gỉ,Bộ kết nối đồng trục RF dải vi |
||

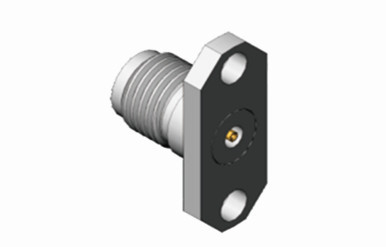

Kết nối loại K, còn được gọi là kết nối loại 2.92, là một loạt kết nối sóng milimet được sử dụng rộng rãi với dải tần số lên đến 40 GHz. Nó có thể được trao đổi với SMA và 3.Các sản phẩm dòng 5 và có giao diện không khíDòng này cung cấp những lợi thế như kích thước nhỏ gọn, thiết kế nhẹ, hoạt động tần số cao và kết nối đáng tin cậy.

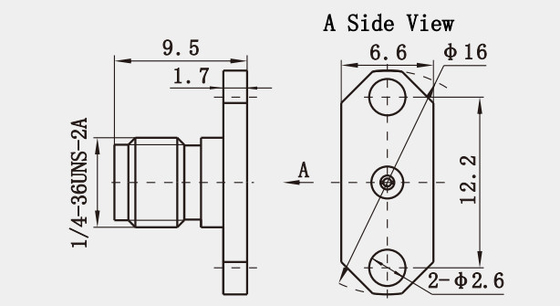

Bản vẽ phác thảo của K2.92mm nữ thép không gỉ 2 lỗ Flange RF Coaxial Connector với micro-band: ((mm)
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD3
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD42
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD62G
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
Ứng dụng:
1Hệ thống truyền thông:
Truyền sóng vi sóng: Được sử dụng trong việc truyền tín hiệu tần số cao trong các hệ thống truyền thông vi sóng.
Trạm cơ sở: Tích hợp trong mảng ăng-ten cho các trạm cơ sở di động, nơi tín hiệu tần số cao là rất quan trọng.
Truyền thông vệ tinh: thiết yếu để kết nối các thành phần trong các máy thu vệ tinh và hệ thống cấp.
2. Hàng không vũ trụ:
Hệ thống máy bay: Quan trọng đối với các hệ thống liên lạc và điều hướng máy bay.
Khám phá không gian: Được sử dụng trong hệ thống truyền thông và truyền dữ liệu tàu vũ trụ.
3.Tự động hóa công nghiệp:
Mạng cảm biến: Quan trọng đối với các mạng cảm biến công nghiệp đòi hỏi kết nối đáng tin cậy cao.
Hệ thống điều khiển: Được sử dụng trong các hệ thống điều khiển để tự động hóa sản xuất.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
