Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối mặt bích 2 lỗ |
| Điểm: | Đầu nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | RF | chất cách điện: | PTFE |
| Làm nổi bật: | Máy kết nối RF nam,K2.92 Series RF Connector,1.8mm Deep Hole RF Connector |
||

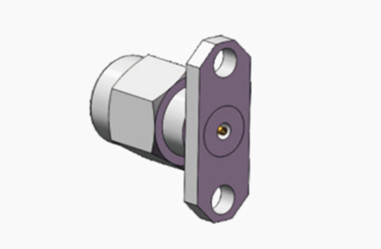

K2.92 Series Male Flange Mount RF Connector Stainless Steel Độ sâu lỗ 1,8mm
K-type connector, còn được gọi là 2.92 mm connector là một kết nối sóng milimet được sử dụng rộng rãi với dải tần số lên đến 40 GHz.Các sản phẩm dòng 5 và có giao diện không khíDòng kết nối này được đặc trưng bởi kích thước nhỏ gọn, thiết kế nhẹ, tần số hoạt động cao và kết nối đáng tin cậy.

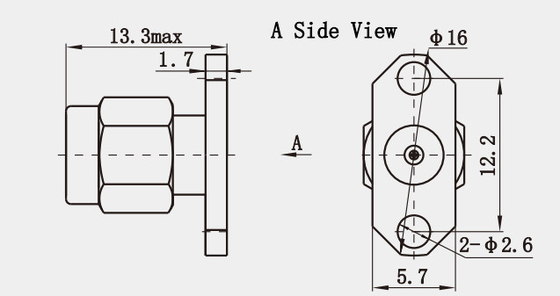

Sơ đồ phác thảo của K2.92 Series Male Flange Mount RF Connector Stainless Steel Độ sâu lỗ 1,8mmỪm.
| Số mẫu | Mô tả |
| K-JFD6G | Thép không gỉ K 2.92mm nam 2 lỗ dây chuyền RF |
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD38
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD76G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Hiệu suất cơ học:
Độ bền: Các đầu nối có thể chịu được đến 500 chu kỳ giao phối, chứng minh độ bền cơ học tốt.
Độ tin cậy cao: Độ dày tường của dây dẫn bên ngoài lớn hơn so với các đầu nối SMA, tăng độ tin cậy của chúng, đặc biệt là trong các ứng dụng tần số cao và công suất cao.
2- Tương thích:
Tương thích với các đầu nối khác nhau: Các đầu nối đồng trục RF dòng K2.92 tương thích cơ học với các đầu nối SMA và APC-3.5 hiện có, cung cấp khả năng áp dụng và linh hoạt rộng rãi.
3Khả năng điều chỉnh nhiệt độ:
Phạm vi nhiệt độ rộng: Các đầu nối có thể hoạt động bình thường trong phạm vi nhiệt độ từ -55 °C đến +125 °C, phù hợp với nhiều môi trường khắc nghiệt khác nhau.
Ứng dụng:
1Thiết bị hình ảnh y tế: Trong các thiết bị hình ảnh y tế như máy MRI, các kết nối này cung cấp độ chính xác và độ tin cậy cần thiết để truyền tín hiệu tần số cao.
2Nghiên cứu khoa học và thử nghiệm: Các nhà nghiên cứu sử dụng các đầu nối K2.92 trong các thiết lập thử nghiệm đòi hỏi truyền tín hiệu tần số cao và mất mát tối thiểu,chẳng hạn như trong các máy gia tốc hạt hoặc nghiên cứu vật liệu tiên tiến.
3Các thiết bị IoT: Các thiết bị Internet of Things (IoT) được hưởng lợi từ kích thước nhỏ gọn và hiệu suất cao của các kết nối K2.92 để truyền dữ liệu hiệu quả giữa các cảm biến và các đơn vị xử lý trung tâm.
