Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Giới tính: | Jack | Tên sản phẩm: | 2,92mm, loại K, SMK |
|---|---|---|---|
| mạ: | thụ động | chất cách điện: | PTFE |
| Kiểu dáng cơ thể: | Góc phải | Vật liệu: | Thép không gỉ |
| Màu sắc: | vàng | Tần số: | DC ~40GHz |
| Làm nổi bật: | Bộ kết nối đồng trục RF góc phải nữ,Bộ kết nối đồng trục RF thép không gỉ,Bộ kết nối đồng trục RF cực ngược |
||

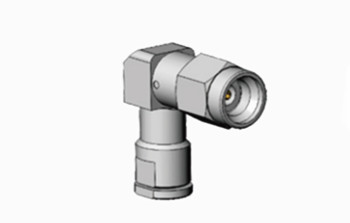

K loại đảo cực nữ góc phải kết nối đồng trục RF thép không gỉ
Các đầu nối đồng trục 50 Ohm 2,92 mm (Nữ) cho các ứng dụng RF và vi sóng chung là các đầu nối chính xác cao được sử dụng trong nhiều kịch bản thử nghiệm và đo lường,từ truyền thông di động đến vệ tinhCác kết nối hiệu suất cao này được làm từ thép không gỉ bền và được thiết kế để sử dụng nhiều lần.Chúng có một chất điện bao phủ không khí với một hỗ trợ dây dẫn trung tâm nhựa mất mát thấp.
Các kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK)), còn được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được ghép với kết nối SMA và 3,5mm.
Các kết nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv

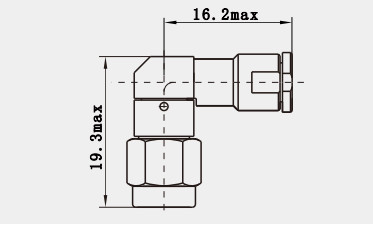

Sơ đồ phác thảo
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 250VRMS* | |
| Dây điện tử điện áp kháng cự | 750VRMS* | |
| Kháng cách nhiệt | ≥ 5000 MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 2,0mΩ |
| Người dẫn trung tâm | ≤ 3,0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Nhiệt độ | -55°C ~ +125°C | |
Đặc điểm:
1- Khả năng tương thích cơ học và điện: Các đầu nối này tương thích với các đầu nối SMA và APC-3.5 hiện có về cả hiệu suất cơ học và điện,tạo thuận lợi cho việc sử dụng chúng trong các hệ thống khác nhau.
2. Quá trình lắp ráp đáng tin cậy: Công nghệ lắp ráp của các kết nối đồng trục RF cực ngược K-type 2,92 mm tương tự như các kết nối SMA, được hỗ trợ bởi một bộ công cụ lắp ráp hoàn chỉnh.Điều này đảm bảo độ chính xác trong lắp ráp và dễ dàng quá trình lắp ráp.
3Thiết kế cấu trúc đặc biệt: Là các đầu nối cực ngược, loại K 2.Các đầu nối 92 mm có thể có thiết kế cấu trúc độc đáo phù hợp với nhu cầu ứng dụng cụ thể hoặc để cải thiện sự ổn định và độ tin cậy của kết nối.
Ứng dụng:
1Kiểm tra bán dẫn: Trong quá trình sản xuất bán dẫn, các đầu nối này kết nối thiết bị thử nghiệm với chip bán dẫn để kiểm tra hiệu suất điện chính xác.Tần số cao và băng thông rộng của chúng đáp ứng các yêu cầu nghiêm ngặt của thử nghiệm bán dẫn.
2. Máy tính lượng tử: Với sự phát triển của máy tính lượng tử, có nhu cầu ngày càng tăng cho các đầu nối RF hiệu suất cao.Các đầu nối đồng trục RF cực ngược 92 mm được sử dụng trong lĩnh vực này để kết nối các bit lượng tử và điều khiển điện tử.
3Truyền thông không dây: Trong truyền thông không dây, các đầu nối này được sử dụng để kết nối các trạm cơ sở, hệ thống ăng-ten và các thiết bị không dây khác,đảm bảo truyền và nhận tín hiệu ổn định.
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
