Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | đầu nối thẳng |
| Điểm: | Đầu nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | RF | chất cách điện: | PTFE |
| Làm nổi bật: | MF542A Cáp kết nối RF,2.92mmK Male RF Connector,Kết nối RF phun muối thông thường |
||

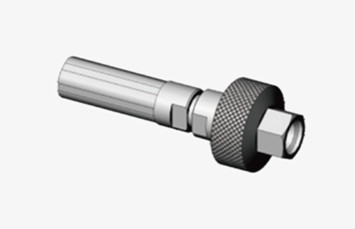

2.92mmK Male Stainless Steel RF Connector cho MF542A Cable Salt Spray thông thường
Loại K, còn được gọi là đầu nối loại 2.92, là một loạt đầu nối sóng milimet được sử dụng rộng rãi. Nó có dải tần số lên đến 40 GHz và có thể được sử dụng thay thế với SMA và 3.Sản phẩm 5 seriesVới kích thước nhỏ, trọng lượng nhẹ, sử dụng tần số cao và kết nối đáng tin cậy, nó là một lựa chọn phổ biến trong các ứng dụng khác nhau.

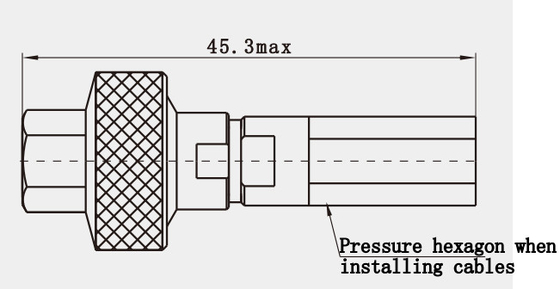

Hình vẽ phác thảo: ((mm)
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD29
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD87G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD42
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD61G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Các đặc điểm cấu trúc: đường kính bên ngoài của dây dẫn bên ngoài của đầu nối loại K 2.92 là 2.92mm, và đường kính của dây dẫn bên trong là 1.27mm, với trở kháng đặc trưng là 50Ω.Kích thước nhỏ gọn, thiết kế nhẹ, và dễ cài đặt làm cho nó thuận tiện để sử dụng.
2Tài sản vật liệu: Lớp kết nối loại K 2.92 thường được làm bằng thép không gỉ hoặc đồng bọc bằng vàng, cung cấp khả năng chống ăn mòn và chống mòn tốt.Đường dẫn bên trong được làm bằng đồng beryllium với mạ vàng, đảm bảo hiệu suất điện tốt và độ bền cơ học.
Ứng dụng:
1Các dụng cụ thử nghiệm: Các đầu nối loại K 2.92 là một thành phần không thể thiếu trong các dụng cụ thử nghiệm chính xác cao khác nhau, chẳng hạn như các máy phân tích mạng và các máy phân tích phổ.Nó cung cấp kết nối chính xác và truyền tín hiệu, đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.
2- Khu vực truyền thông: Trong các lĩnh vực truyền thông như trạm cơ sở truyền thông không dây và thiết bị truyền thông vi sóng, đầu nối loại K 2.92 cũng được sử dụng rộng rãi.Phạm vi tần số cao và hiệu suất truyền tốt cho phép nó đáp ứng nhu cầu của công nghệ truyền thông hiện đại, cải thiện chất lượng và hiệu quả truyền thông.
3Ứng dụng: K 2.92 loại kết nối được sử dụng rộng rãi trong hàng không vũ trụ, và các lĩnh vực khác, đặc biệt là trong kỹ thuật radar, biện pháp đối phó điện tử, truyền thông vệ tinh,và các dụng cụ thử nghiệm đòi hỏi độ chính xác và độ tin cậy cao.
