Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô tả: | 2,92mm, loại K, SMK | mạ: | Mạ vàng |
|---|---|---|---|
| chất cách điện: | PTFE | Kiểu dáng cơ thể: | dài |
| Vật liệu: | Đồng | Màu sắc: | vàng |
| núi: | gắn mặt bích | Giới tính: | Jack |
| Làm nổi bật: | 2.92mm đồng Male RF Coaxial Connector,K Male RF Coaxial Connector |
||

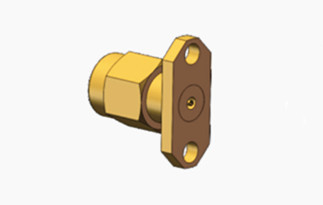

K nam 2.92mm đồng nam 2 lỗ Flange PCB Mount RF Coaxial Connector
Các kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK))cũng được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được kết hợp với kết nối SMA và 3,5mm.
Các kết nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vvCác đầu nối đồng trục 2.92 mm (Nữ) 50Ohm chính xác cao được thiết kế cho các ứng dụng RF và vi sóng phổ quát.Các kết nối hiệu suất cao này được sử dụng trong một loạt các môi trường thử nghiệm và đo lường, mở rộng từ truyền thông di động đến vệ tinh, đảm bảo sự tương thích giữa thiết bị chính xác và kết nối cáp.các đầu nối này được xây dựng để chịu đựng sử dụng lặp đi lặp lạiChúng được trang bị một hệ thống điện bao phủ không khí và kết hợp một hỗ trợ dây dẫn trung tâm nhựa mất mát thấp.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 250VRMS* | |
| Dây điện tử điện áp kháng cự | 750VRMS* | |
| Kháng cách nhiệt | ≥ 5000 MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 2,0mΩ |
| Người dẫn trung tâm | ≤ 3,0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Nhiệt độ | -55°C ~ +125°C | |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Tài sản vật liệu: Lớp kết nối loại K 2.92 thường được làm bằng thép không gỉ hoặc đồng bọc bằng vàng, cung cấp khả năng chống ăn mòn và chống mòn tốt.Đường dẫn bên trong được làm bằng đồng beryllium với mạ vàng, đảm bảo hiệu suất điện tốt và độ bền cơ học.
2. đầu nối đồng trục RF K 2.92 gắn trên PCB thép không gỉ, với phạm vi tần số cao, khả năng tương thích cơ học, đặc điểm cấu trúc, tính chất vật liệu và hiệu suất điện tuyệt vời,đã được công nhận rộng rãi và áp dụng trong nhiều lĩnh vực.
Ứng dụng:
1- Khu vực truyền thông: Trong các lĩnh vực truyền thông như trạm cơ sở truyền thông không dây và thiết bị truyền thông vi sóng, đầu nối loại K 2.92 cũng được sử dụng rộng rãi.Phạm vi tần số cao và hiệu suất truyền tốt cho phép nó đáp ứng nhu cầu của công nghệ truyền thông hiện đại, cải thiện chất lượng và hiệu quả truyền thông.
2Thiết bị y tế: Các kết nối loại K 2.92 cũng được sử dụng trong thiết bị hình ảnh y tế, thiết bị điều trị tần số vô tuyến và các thiết bị y tế khác.Độ chính xác và độ tin cậy cao của nó đảm bảo hoạt động bình thường và hiệu ứng điều trị của thiết bị y tế.
3Các lĩnh vực khác: Ngoài các lĩnh vực ứng dụng chính trên, đầu nối loại K 2.92 cũng được sử dụng rộng rãi trong điện tử ô tô, nhà thông minh, tự động hóa công nghiệp và các lĩnh vực khác,cung cấp kết nối đáng tin cậy và truyền tín hiệu cho các thiết bị và hệ thống điện tử khác nhau.
