Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Các tính năng chính: | Đầu nối bảng mặt bích 2 lỗ |
| Loại: | Kết nối sóng milimet | mạ: | mạ niken |
| Ứng dụng: | Máy tính/mạng LAN | chất cách điện: | PTFE |
| Làm nổi bật: | 2.92mm Series RF Coaxial Connector,Bộ kết nối đồng trục RF Flange 2 lỗ,2.92mm Series Stainless Steel Coaxial Connector |
||

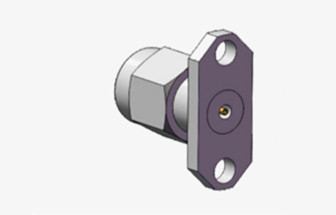

K Male 2.92mm Series Stainless Steel 2-hole Flange RF Coaxial Connector
Kết nối loại K, còn được gọi là loại 2.92, là một loạt kết nối sóng milimet được sử dụng rộng rãi, hỗ trợ tần số lên đến 40 GHz. Nó có thể được sử dụng thay thế với SMA và 3.Các sản phẩm dòng 5 và có giao diện không khíBộ kết nối này được đặc trưng bởi kích thước nhỏ gọn, thiết kế nhẹ, hiệu suất tần số cao và khả năng kết nối đáng tin cậy.

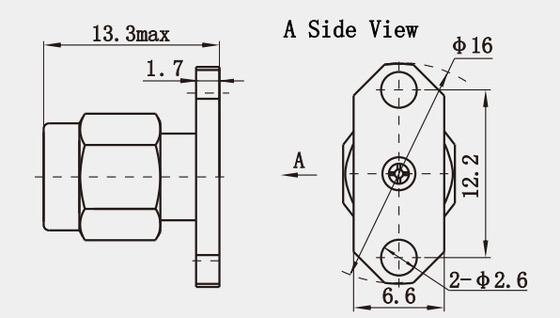

Sơ đồ phác thảo của K Male 2.92mm Series Stainless Steel 2-hole Flange RF Coaxial Connector
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / vỏ / thùng chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD3
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD42
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD62G
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Phạm vi tần số cao: Kết nối loại K 2.92 có thể hoạt động ở tần số lên đến 46GHz, bao gồm toàn bộ băng tần số 8mm, làm cho nó được sử dụng rộng rãi trong các thiết bị và hệ thống sóng milimet.
2- Khả năng tương thích cơ học: Bộ kết nối loại K 2.92 tương thích cơ học với các bộ kết nối dòng SMA và 3.5mm,cho phép sử dụng thay thế với các loại kết nối khác trong khi duy trì hiệu suất truyền tốt và độ chính xác thử nghiệm.
3Các đặc điểm cấu trúc: đường kính bên ngoài của dây dẫn bên ngoài của đầu nối loại K 2.92 là 2.92mm, và đường kính của dây dẫn bên trong là 1.27mm, với trở kháng đặc trưng là 50Ω.Kích thước nhỏ gọn, thiết kế nhẹ, và dễ cài đặt làm cho nó thuận tiện để sử dụng.
Ứng dụng:
1Không gian: K 2.92 cũng đóng một vai trò quan trọng trong thiết bị không gian như hệ thống liên lạc vệ tinh và định vị.Phạm vi tần số cao của nó và hiệu suất điện tuyệt vời cho phép nó thích nghi với môi trường hàng không vũ trụ phức tạp, đảm bảo truyền tín hiệu ổn định.
2Các dụng cụ thử nghiệm: Các đầu nối loại K 2.92 là một thành phần không thể thiếu trong các dụng cụ thử nghiệm chính xác cao khác nhau, chẳng hạn như các máy phân tích mạng và các máy phân tích phổ.Nó cung cấp kết nối chính xác và truyền tín hiệu, đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.
