| Kiểu dáng cơ thể: | dài | Tên sản phẩm: | 2,92mm, loại K, SMK |
|---|---|---|---|
| mạ: | thụ động | chất cách điện: | PTFE |
| Giới tính: | Nam giới | Vật liệu: | Thép không gỉ |
| Màu sắc: | vàng | Độ bền: | 500 chu kỳ |
| Làm nổi bật: | Kết nối RF thép không gỉ nam,K2.92mm Male RF Connector,MF540A Cable Plug RF Connector |
||

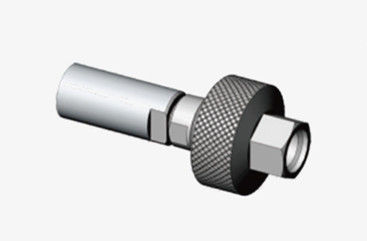

K2.92mm Male RF Connector Stainless Steel cho Cable Plug MF540A
Các đầu nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv
Những cái nàyCác kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK)), còn được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được ghép với kết nối SMA và 3,5mm.
Các đầu nối đồng trục 2.92 mm (Nữ) 50Ohm chính xác cao này được thiết kế cho các ứng dụng RF và vi sóng chung. Chúng được sử dụng rộng rãi trong nhiều kịch bản thử nghiệm và đo lường,từ truyền thông di động đến vệ tinhĐược xây dựng từ thép không gỉ bền, các đầu nối hiệu suất cao này được thiết kế để chịu được sử dụng nhiều lần.Chúng có một chất điện áp không khí và một hỗ trợ dây dẫn trung tâm nhựa mất mát thấp.
Sơ đồ phác thảo
Thông số kỹ thuậtcủa 2,92mm 50Ohm Stainless Steel thẳng RF kết nối đồng trục nữ
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 250VRMS* | |
| Dây điện tử điện áp kháng cự | 750VRMS* | |
| Kháng cách nhiệt | ≥ 5000 MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 2,0mΩ |
| Người dẫn trung tâm | ≤ 3,0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Nhiệt độ | -55°C ~ +125°C | |
Đặc điểm:
1. Dễ lắp ráp: Kỹ thuật lắp ráp cho đầu nối loại K tương tự như đầu nối SMA, được hỗ trợ bởi một bộ công cụ lắp ráp hoàn chỉnh.Điều này không chỉ đảm bảo độ chính xác của đầu nối mà còn làm cho quá trình lắp ráp dễ quản lý hơn.
2Tiết kiệm chi phí: So với các đầu nối hiệu suất cao khác như APC-3.5, đầu nối loại K có giá cả kinh tế hơn, giúp giảm chi phí.
3Các đặc điểm cấu trúc: đường kính bên ngoài của dây dẫn bên trong của đầu nối loại K là 2,92mm, với trở kháng đặc trưng là 50Ω và cơ chế kết nối của 1/4-36UNS-2 inch.Những đặc điểm cấu trúc này góp phần vào kết nối điện tuyệt vời của nó.
Apứng dụng:
1Thiết bị và thử nghiệm: Các đầu nối loại K là một phần không thể thiếu của các kết nối tín hiệu chính xác và truyền trong thiết bị thử nghiệm và đo lường.và các thiết bị thử nghiệm chính xác cao khác, khi hiệu suất của đầu nối ảnh hưởng trực tiếp đến kết quả thử nghiệm.
2Thiết bị y tế: Đối với thiết bị hình ảnh y tế như máy MRI, các đầu nối loại K truyền tín hiệu tần số cao cần thiết cho chất lượng hình ảnh rõ ràng và chẩn đoán chính xác.Tính năng mất mát thấp của chúng rất quan trọng để bảo vệ sự toàn vẹn của tín hiệu.
3Nghiên cứu khoa học: Các kết nối loại K tạo điều kiện cho các thí nghiệm chính xác và thu thập dữ liệu trong các phòng thí nghiệm nghiên cứu khoa học bằng cách kết nối các thiết bị và dụng cụ thử nghiệm tần số cao khác nhau.
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD4
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD28G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
