Đầu nối RF bằng thép không gỉ K2.90mm Female sóng milimet cho cáp MF540A

                Đầu nối RF K2.90mm Female Thép không gỉ Sóng milimét cho cáp MF540A

Đầu nối sóng milimét loại K (2.92mm, SMK), còn được gọi là đầu nối 2.92mm. Đây là một trong những đầu nối sóng mét phổ biến nhất. Dải tần số rộng lên đến 40GHz. Chúng có thể được kết nối với đầu nối SMA và 3.5mm.

Các đầu nối K-type (2.92mm, SMK) này sử dụng giao diện không khí, giúp chúng có kích thước nhỏ, trọng lượng nhẹ và kết nối rất đáng tin cậy, v.v.

Đầu nối đồng trục 50Ohm có độ chính xác cao với giao diện 2.92mm (Female) được thiết kế cho các ứng dụng RF và vi sóng đa dụng. Các đầu nối hiệu suất cao này được sử dụng rộng rãi trong nhiều cài đặt kiểm tra và đo lường khác nhau, từ truyền thông di động đến truyền thông vệ tinh, đảm bảo kết nối thiết bị và cáp phù hợp. Được làm từ thép không gỉ bền bỉ, các đầu nối này được thiết kế để chịu được việc sử dụng lặp đi lặp lại. Chúng có bộ điện môi không khí và bộ hỗ trợ dây dẫn trung tâm bằng nhựa tổn hao thấp.


Thông số kỹ thuật (mm):

Lưu ý: Dữ liệu cụ thể của mẫu dựa trên dữ liệu trong bảng thông số kỹ thuật sản phẩm.

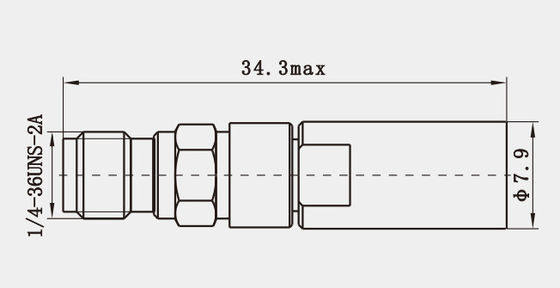

Bản vẽ phác thảo của Đầu nối RF K2.90mm Female Thép không gỉ Sóng milimét cho cáp MF540A (mm):

Đặc điểm :

1. VSWR và Suy hao chèn thấp: Bằng cách kết hợp các ưu điểm của đường truyền điện môi không khí, đầu nối 2.92mm thể hiện Tỷ lệ sóng đứng điện áp (VSWR) thấp và suy hao chèn tối thiểu. Điều này dẫn đến giảm tổn thất năng lượng trong quá trình truyền tín hiệu, bảo toàn tính toàn vẹn của tín hiệu.

2. Kích thước nhỏ gọn: So với các loại đầu nối RF khác, chẳng hạn như đầu nối 3.5mm/SMA, đầu nối 2.92mm nhỏ hơn và nhỏ gọn hơn. Thiết kế thu nhỏ của nó làm cho nó lý tưởng để sử dụng trong các ứng dụng bị hạn chế về không gian, như thiết bị kiểm tra di động và bảng mạch mật độ cao.

3. Khả năng tương thích tốt: Thiết kế của đầu nối 2.92mm có tính đến khả năng tương thích với đầu nối SMA và 3.5mm. Mặc dù có một số khác biệt giữa chúng, chúng có thể được kết nối với nhau trong một số trường hợp nhất định, mang lại sự linh hoạt lớn hơn cho các kỹ sư.

Ứng dụng(mm):

1. Hệ thống Radar: Trong cả hệ thống radar quân sự và dân sự, đầu nối 2.92mm đóng vai trò quan trọng trong việc kết nối ăng-ten, mô-đun thu phát và các thành phần thiết yếu khác. Độ tin cậy và đặc tính tổn hao thấp của nó đảm bảo hiệu suất và độ chính xác tối ưu của hệ thống radar.

2. Thiết bị kiểm tra và đo lường: Đối với các thiết bị như máy phân tích mạng, máy phân tích phổ và máy tạo tín hiệu, đầu nối 2.92mm tạo điều kiện kết nối giữa các cổng kiểm tra và thiết bị đang được kiểm tra. Độ chính xác và độ ổn định của nó nâng cao độ chính xác của kết quả đo.

3. Ngành Hàng không Vũ trụ: Trong các lĩnh vực hàng không và vũ trụ, đầu nối 2.92mm được sử dụng trong các hệ thống liên lạc, dẫn đường và điều khiển máy bay, vệ tinh và tàu vũ trụ. Khả năng chịu rung, sốc và nhiệt độ khắc nghiệt của nó đảm bảo hoạt động nhất quán trong môi trường không gian đầy thách thức.
