Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | đồng thau/thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối thẳng |
| Điểm: | Kết nối sóng milimet | mạ: | Bọc vàng/bọc niken |
| Ứng dụng: | RF | chất cách điện: | PTFE |
| Làm nổi bật: | 2.92mm Male RF Connector,CXN3507/MF363A Cable RF Connector,Các đầu nối RF thẳng bằng thép không gỉ |
||

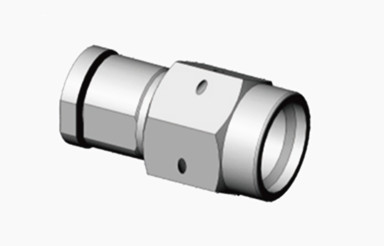

2.92mm Male Stainless Steel Straight RF Connectors cho cáp CXN3507/MF363A
Các kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK)), còn được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được ghép với kết nối SMA và 3,5mm.
Các kết nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv
Các đầu nối đồng trục 50Ohm chính xác cao với giao diện 2,92mm (Nữ) được thiết kế cho các ứng dụng RF và vi sóng chung.Các đầu nối hiệu suất cao này được sử dụng rộng rãi trong môi trường thử nghiệm và đo lường, trải dài từ truyền thông di động đến vệ tinh, đảm bảo thiết bị thích hợp và kết nối kết nối cáp.Các đầu nối này được thiết kế để chịu được sử dụng nhiều lầnChúng kết hợp một chất điện áp không khí và một hỗ trợ dây dẫn trung tâm nhựa giảm mất mát.
Hình vẽ phác thảo (mm):
Chi tiết của50 Ohm đồng vàng 2.92mm loại K nữ RF đồng trục kết nối ((mm):
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1VSWR thấp và mất tích chèn: Bằng cách kết hợp các lợi thế của đường truyền điện bao bọc bằng không khí, đầu nối 2,92mm có tỷ lệ sóng cố định điện áp thấp (VSWR) và mất tích chèn tối thiểu.Điều này dẫn đến giảm mất năng lượng trong quá trình truyền tín hiệu, bảo vệ tính toàn vẹn của tín hiệu.
2. Kích thước nhỏ gọn: So với các loại đầu nối RF khác, chẳng hạn như đầu nối 3,5mm / SMA, đầu nối 2,92mm nhỏ hơn và nhỏ gọn hơn.Thiết kế thu nhỏ của nó làm cho nó lý tưởng để sử dụng trong các ứng dụng không gian hạn chế, như thiết bị thử nghiệm di động và bảng mạch mật độ cao.
3. Khả năng tương thích tốt: Thiết kế của đầu nối 2,92mm tính đến khả năng tương thích với đầu nối SMA và 3,5mm.chúng có thể được kết nối với nhau trong một số trường hợp nhất định, cung cấp cho các kỹ sư sự linh hoạt hơn.
Ứng dụng:
1Thiết bị thử nghiệm và đo lường: Đối với các thiết bị như máy phân tích mạng, máy phân tích phổ và máy tạo tín hiệu, 2.Kết nối 92mm tạo điều kiện cho kết nối giữa các cổng thử nghiệm và các thiết bị đang được thử nghiệmĐộ chính xác và ổn định của nó làm tăng độ chính xác của kết quả đo.
2Thiết bị y tế: Trong một số thiết bị y tế tiên tiến, chẳng hạn như chụp cộng hưởng từ (MRI) và thiết bị siêu âm, đầu nối 2,92mm được sử dụng để kết nối cuộn dây RF, cảm biến,và thiết bị điện tửHiệu suất vượt trội của nó đảm bảo sự ổn định và đáng tin cậy của các thiết bị y tế này.
3Nghiên cứu khoa học: Trong các thí nghiệm nghiên cứu vật lý, hóa học và khoa học vật liệu, đầu nối 2,92mm kết nối thiết bị thí nghiệm và buồng.Độ chính xác và độ tin cậy cao của nó giúp các nhà nghiên cứu thu thập dữ liệu thử nghiệm chính xác.
4Điện tử tiêu dùng: Mặc dù không trực tiếp phổ biến trong điện tử tiêu dùng, 2.Kết nối 92mm hoặc các kết nối hiệu suất cao tương tự có thể được tìm thấy trong một số thiết bị âm thanh cao cấp và thiết bị chụp ảnh chuyên nghiệp để đảm bảo truyền tín hiệu chất lượng cao.
