Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối góc phải |
|---|---|---|---|
| Điểm: | Kết nối sóng milimet | mạ: | Mạ vàng |
| Ứng dụng: | RF/Satcom | chất cách điện: | PTFE |
| trở kháng: | 50ohm | Giới tính: | Nam giới |
| Làm nổi bật: | CXN3506 Brass RF Connector,MF108A Cable Plug RF Connector,Kết nối RF góc phải nam |
||

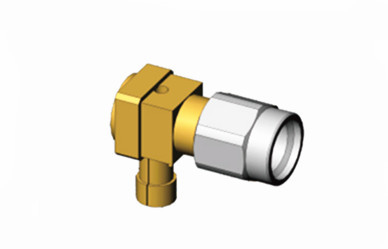

Bộ kết nối RF góc phải nam bằng đồng / SS cho cắm cáp CXN3506/MF108A
Loại K, còn được gọi là đầu nối loại 2.92, là một loạt đầu nối sóng milimet được sử dụng rộng rãi với dải tần số lên đến 40 GHz. Nó tương thích với SMA và 3.Các sản phẩm loạt 5 để thay thế và có giao diện không khíBộ kết nối này tự hào về kích thước nhỏ gọn, thiết kế nhẹ, hoạt động tần số cao và kết nối đáng tin cậy.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD21
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD87G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD42
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD61G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1. Kích thước nhỏ gọn: So với các loại đầu nối RF khác, chẳng hạn như đầu nối 3,5mm / SMA, đầu nối 2,92mm nhỏ hơn và nhỏ gọn hơn.Thiết kế thu nhỏ của nó làm cho nó lý tưởng để sử dụng trong các ứng dụng không gian hạn chế, như thiết bị thử nghiệm di động và bảng mạch mật độ cao.
2. Khả năng tương thích tốt: Thiết kế của đầu nối 2,92mm tính đến khả năng tương thích với đầu nối SMA và 3,5mm.chúng có thể được kết nối với nhau trong một số trường hợp nhất định, cung cấp cho các kỹ sư sự linh hoạt hơn.
Ứng dụng:
1Thiết bị thử nghiệm và đo lường: Đối với các thiết bị như máy phân tích mạng, máy phân tích phổ và máy tạo tín hiệu, 2.Kết nối 92mm tạo điều kiện cho kết nối giữa các cổng thử nghiệm và các thiết bị đang được thử nghiệmĐộ chính xác và ổn định của nó làm tăng độ chính xác của kết quả đo.
2Thiết bị y tế: Trong một số thiết bị y tế tiên tiến, chẳng hạn như chụp cộng hưởng từ (MRI) và thiết bị siêu âm, đầu nối 2,92mm được sử dụng để kết nối cuộn dây RF, cảm biến,và thiết bị điện tửHiệu suất vượt trội của nó đảm bảo sự ổn định và đáng tin cậy của các thiết bị y tế này.
3Nghiên cứu khoa học: Trong các thí nghiệm nghiên cứu vật lý, hóa học và khoa học vật liệu, đầu nối 2,92mm kết nối thiết bị thí nghiệm và buồng.Độ chính xác và độ tin cậy cao của nó giúp các nhà nghiên cứu thu thập dữ liệu thử nghiệm chính xác.
