Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | đầu nối thẳng |
| Điểm: | Đầu nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | RF | chất cách điện: | PTFE |
| Làm nổi bật: | K2.92 Thép không gỉ Male RF Connector,CXN3506/MF108A Cable Plug |
||

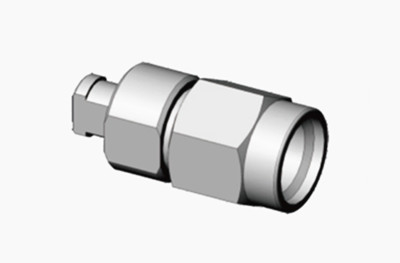

K2.92 Máy kết nối RF nam thép không gỉ nam cho cắm cáp CXN3506/MF108A
Loại K, còn được gọi là kết nối loại 2.92, là một loạt các kết nối sóng milimet được sử dụng phổ biến với dải tần số lên đến 40 GHz.Các sản phẩm loạt 5 thông qua giao diện không khíBộ kết nối này có kích thước nhỏ gọn, thiết kế nhẹ, sử dụng tần số cao và khả năng kết nối đáng tin cậy.

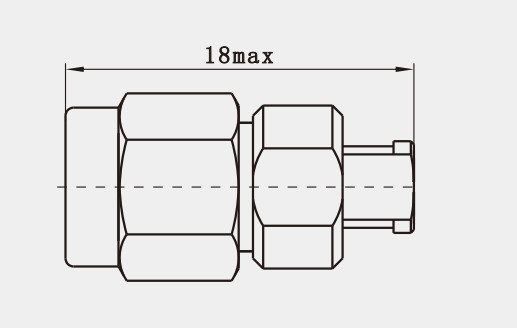

Hình sơ đồ:
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD29
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD87G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD42
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD61G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Tần số hoạt động cao: Kết nối đồng trục 2,92mm hoạt động ở tần số lên đến 40GHz.Điều này làm cho nó rất phù hợp cho các ứng dụng sóng milimet và đáp ứng nhu cầu của công nghệ RF hiện đại.
2VSWR thấp và mất tích chèn: Bằng cách kết hợp các lợi thế của đường truyền điện bao bọc bằng không khí, đầu nối 2,92mm có tỷ lệ sóng cố định điện áp thấp (VSWR) và mất tích chèn tối thiểu.Điều này dẫn đến giảm mất năng lượng trong quá trình truyền tín hiệu, bảo vệ tính toàn vẹn của tín hiệu.
Ứng dụng:
1Các kết nối đồng trục tần số vô tuyến 2.92 thép không gỉ có một loạt các ứng dụng trên nhiều lĩnh vực khác nhau, thể hiện tính linh hoạt và tầm quan trọng của nó trong công nghệ hiện đại.Dưới đây là một số lĩnh vực ứng dụng chính:
2. Truyền thông: Bộ kết nối 2,92mm được sử dụng rộng rãi trong truyền thông không dây, truyền thông vệ tinh và hệ thống truyền dữ liệu tốc độ cao.Hiệu suất tần số cao của nó làm cho nó lý tưởng cho các công nghệ mới nổi như mạng 5G và 6G.
3Hệ thống radar: Trong các hệ thống radar dân sự, đầu nối 2,92mm đóng một vai trò quan trọng trong việc kết nối ăng-ten, mô-đun phát tín hiệu và các thành phần thiết yếu khác.Tính đáng tin cậy và đặc điểm mất mát thấp của nó đảm bảo hiệu suất và độ chính xác hệ thống radar tối ưu.
