| Vật liệu: | Đồng | Giới tính: | nữ giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối mặt bích 2 lỗ |
| Điểm: | Đầu nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | RF | chất cách điện: | PTFE |
| Làm nổi bật: | K2.92 2 lỗ dây kết nối RF,CXN3506/MF108A Cable RF Connector,Kết nối RF nữ góc phải bằng đồng |
||

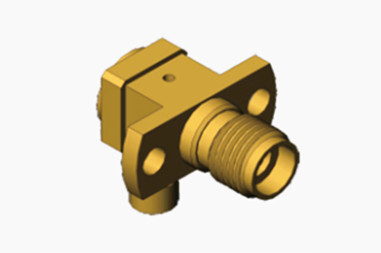

K2.92 Máy kết nối RF góc phải đồng nữ 2 lỗ cho cáp CXN3506/MF108A
Loại K, còn được gọi là kết nối loại 2.92, là một loạt các kết nối sóng milimet được sử dụng phổ biến với tần số lên đến 40 GHz. Nó có thể được sử dụng thay thế với dòng SMA và 3.Các sản phẩm 5 series và áp dụng một giao diện không khíCác kết nối loại K có kích thước nhỏ, trọng lượng nhẹ, tần suất sử dụng cao và kết nối đáng tin cậy.

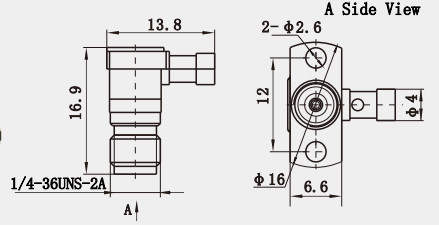

Hình sơ đồ:
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD29
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD87G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD42
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD61G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1Tính năng điện:
- Khả năng cản là 50Ω, phù hợp với nhiều ứng dụng RF.
- Phạm vi tần số rộng, từ DC đến 40GHz, đáp ứng nhu cầu của các ứng dụng tần số cao.
- Tỷ lệ sóng đứng điện áp thấp (VSWR), dưới 1,15 ở 40GHz, đảm bảo truyền tín hiệu hiệu quả.
2Đặc điểm cơ học:
- Chống nhiệt độ cao, có thể chịu được nhiệt độ từ -55 °C đến +165 °C.
- Lực tách thấp và lực tham gia, dễ vận hành và kết nối đáng tin cậy.
- Sức bền mạnh, có thể chịu được 500 chu kỳ sử dụng.
3- Khả năng tương thích và hoán đổi:
- Tương thích với SMA, 3.5mm và các đầu nối khác, tạo điều kiện cho việc kết nối giữa các hệ thống khác nhau.
- Có thể được kết nối với các đầu nối SMA và 3.5mm, cải thiện tính phổ biến và linh hoạt của thiết bị.
Ứng dụng:
1Các thiết bị thử nghiệm: Trong các thiết bị thử nghiệm, các đầu nối K2.92 được sử dụng để kết nối thiết bị thử nghiệm và thiết bị được thử nghiệm, đảm bảo độ chính xác và độ tin cậy của kết quả thử nghiệm.
2Không gian: K2.92 kết nối được sử dụng rộng rãi trong lĩnh vực không gian để kết nối các thiết bị điện tử hàng không khác nhau, đảm bảo hoạt động bình thường và an toàn của thiết bị.
3Truyền thông không dây: Do phạm vi tần số cao và đặc điểm mất tích chèn thấp, đầu nối K2.92 được sử dụng trong các hệ thống truyền thông không dây để kết nối máy phát và máy thu,cải thiện hiệu quả truyền tín hiệu.
