Thông tin chi tiết sản phẩm:
Thanh toán:
|
| chất cách điện: | PTFE | Giới tính: | nữ giới |
|---|---|---|---|

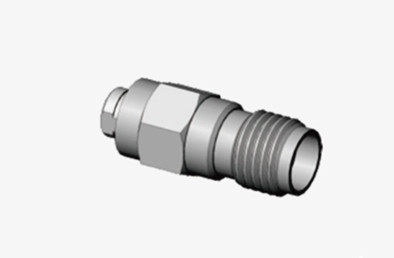

| Tên sản phẩm: | 2,92mm, loại K, SMK | Các tính năng chính: | Đầu nối thẳng |
| Điểm: | Kết nối sóng milimet | mạ: | thụ động |
| Ứng dụng: | Máy tính/mạng LAN | Vật liệu: | đồng thau/thép không gỉ |
| Làm nổi bật: | Kết nối RF hiệu suất cao,Bộ kết nối RF CXN3506/MF108A,Kết nối RF thép không gỉ |
||
K-type, còn được gọi là kết nối loại 2.92, là một kết nối sóng milimet được sử dụng phổ biến với dải tần số lên đến 40 GHz. Nó có thể được sử dụng thay thế với SMA và 3.Các sản phẩm dòng 5 và có giao diện không khíDòng sản phẩm này cung cấp kích thước nhỏ, trọng lượng nhẹ, tần suất sử dụng cao và kết nối đáng tin cậy.

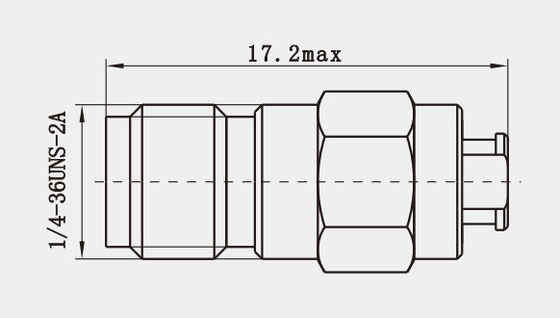

Sơ đồ phác thảo
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD3
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD42
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD62G
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Đặc điểm:
1. Kích thước nhỏ gọn: Các đầu nối loạt K2.92 được thiết kế có kích thước nhỏ, làm cho chúng lý tưởng để sử dụng trong môi trường có không gian hạn chế.
2Đèn nhẹ: Do sử dụng vật liệu nhẹ như PEI, các kết nối này tương đối nhẹ, tạo điều kiện vận chuyển và lắp đặt dễ dàng.
3Tần số cao: Các đầu nối K2.92 hoạt động trong dải tần số từ DC đến 40GHz, phù hợp với các thiết bị và hệ thống sóng milimet.
Ứng dụng:
1. Thiết bị và hệ thống sóng milimet: Do dải tần số lên đến 40GHz, đầu nối K2.92 rất phù hợp với các thiết bị và hệ thống sóng milimet. Các thiết bị này bao gồm,nhưng không giới hạn ở, hệ thống radar và thiết bị truyền thông vệ tinh, tất cả đều yêu cầu truyền tín hiệu chính xác ở tần số cao.
2. Trạm cơ sở truyền thông không dây: Trong các trạm cơ sở truyền thông không dây, đặc biệt là trong công nghệ 5G và công nghệ 6G trong tương lai, có nhu cầu cao về hiệu suất kết nối.92 kết nối hỗ trợ truyền dữ liệu tốc độ cao và kết nối tín hiệu ổn định do VSWR thấp (Voltage Standing Wave Ratio) và độ tin cậy cao.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
