Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối cáp |
| Điểm: | Kết nối sóng milimet | mạ: | mạ niken |
| Ứng dụng: | RF | Mạ bề mặt: | thụ động |
| Làm nổi bật: | SF103E Cable RF Coax Connector,Bộ kết nối đồng trục RF thép không gỉ nam,K2.92 Series RF Coax Connector |
||

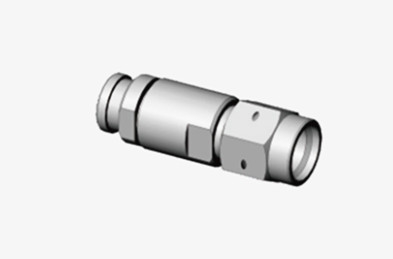

K2.92 Series Male Stainless Steel RF Coax Connector cho cáp SF103E
Xi'an Elite Electronics cung cấp một loạt các thành phần kết nối RF toàn diện, bao gồm cả đầu nối nữ đồng trục 2,92mm.Kết nối này có một thiết kế kiểu xe buýt với một mức độ trở kháng 50Ohm. Cáp đồng trục 2.92mm của chúng tôi kết nối nữ được thiết kế với tính cực tiêu chuẩn, bao gồm kiểu membrane, loại flange 4 lỗ, và cấu hình loại không có niêm phong.
Dòng sản phẩm cho đầu nối nữ 2,92mm cung cấp các tùy chọn kết nối khác nhau như kẹp / liên lạc không hàn, kẹp / hàn, hàn và hàn / liên hệ không hàn.Các loại cáp tương thích cho 2.92mm đầu nối nữ bao gồm # 2 bán cứng / linh hoạt / CXN3506/CXN3507/MF108A/MF363A.
Chi tiết:
| Kháng trở | 50Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
|
Tỷ lệ sóng cố định điện áp |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Jack nữ: đồng Beryllium, bọc vàng | |
| Cơ thể / Shell / Nhà chứa |
Đồng, kim vàng,Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI/PLF |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Đặc điểm:
Kết nối quai: Các đầu nối K thường có cơ chế kết nối quai 1/4-36UNS-2 inch, cung cấp một kết nối cơ học an toàn và ngăn ngừa sự nới lỏng do rung động hoặc va chạm.
Khả năng tương thích với các đầu nối khác: Mặc dù đầu nối K được thiết kế đặc biệt cho tần số cao, nhưng nó tương thích với các loại đầu nối khác như SMA và 3,5mm,cho phép kết nối thông qua bộ chuyển đổi, làm tăng tính linh hoạt và tương thích của hệ thống.
Ứng dụng:
Khu vực thương mại:
Trong thiết bị hàng không thương mại và hàng hải, các đầu nối đồng trục RF thép không gỉ dòng K được sử dụng để đảm bảo hoạt động đáng tin cậy của các hệ thống truyền thông quan trọng và hệ thống điều hướng.Ví dụ:, chúng được sử dụng rộng rãi trong các hệ thống truyền thông vệ tinh, radar hàng không và thiết bị truyền thông tàu.
Độ bền cao và hiệu suất bảo vệ tuyệt vời của các đầu nối này làm cho chúng vượt trội trong các ứng dụng thương mại đòi hỏi này.
Các sản phẩm liên quan:
| K-K506G | K thép không gỉ góc phải nữ cho CXN3506/MF108A |
| K-JW506G | K thép không gỉ nam cho cáp CXN3506/MF108A |
