Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu: | Thép không gỉ | Giới tính: | Nam giới |
|---|---|---|---|
| Tên sản phẩm: | 2,92mm, loại K, SMK | Từ khóa: | Đầu nối cáp |
| Điểm: | Kết nối sóng milimet | mạ: | mạ niken |
| Ứng dụng: | RF | Mạ bề mặt: | thụ động |
| Làm nổi bật: | K Series RF Coaxial Connector,SF104E Cable Plug RF Coaxial Connector,Bộ kết nối đồng trục RF nam |
||

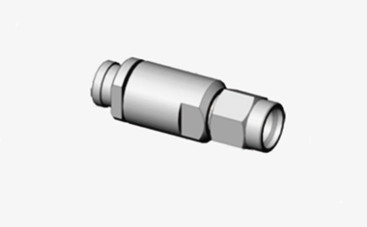

Bộ kết nối đồng trục RF từ thép không gỉ nam dòng K cho cắm cáp SF104E
Xi'an Elite Electronic cung cấp các bộ lắp ráp cáp góc thẳng và đầu nối cung cấp hiệu suất điện đặc biệt từ DC đến 40GHz.và không thỏa hiệp về hiệu suất cho hiệu quả không gianChúng hiện có sẵn cho các loại cáp CXN3506 và MF108A trong dòng SMA và 2.92mm.
Dòng K (2.92mm) là một đầu nối chính xác được thiết kế cho các ứng dụng vi sóng đòi hỏi hiệu suất vượt trội lên đến 40GHz. Nó tương thích với dòng đầu nối SMA và 3.5mm.Bộ kết nối Series K tự hào có nhiều lợi thế, bao gồm kích thước nhỏ, thiết kế nhẹ, khả năng tần số cao và kết nối đáng tin cậy.
Chi tiết:
| Kháng trở | 50Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
|
Tỷ lệ sóng cố định điện áp |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Jack nữ: đồng Beryllium, bọc vàng | |
| Cơ thể / Shell / Nhà chứa |
Đồng, kim vàng,Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI/PLF |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Đặc điểm:
Độ bền cao: Đường dẫn bên ngoài của các đầu nối đồng trục RF thép không gỉ dòng K thường được làm bằng thép không gỉ,cung cấp độ bền tuyệt vời và chống ăn mòn trong môi trường khắc nghiệtThép không gỉ không chỉ bảo vệ các bộ phận dẫn điện bên trong khỏi hư hỏng cơ học mà còn duy trì tính ổn định trong điều kiện ẩm và nhiệt độ cao.
Kháng cố ổn định: Các đầu nối này thường có một kháng cố đặc trưng là 50 ohm, phù hợp với hầu hết các ứng dụng RF tiêu chuẩn.Kháng trở ổn định tối đa hóa hiệu quả truyền và giảm mất tín hiệu.
Ứng dụng:
Truyền thông:
Các đầu nối đồng trục RF thép không gỉ dòng K được sử dụng rộng rãi trong các trạm cơ sở, ăng-ten và thiết bị truyền thông liên quan.đảm bảo sự ổn định và độ tin cậy của truyền tín hiệu .
Trong truyền thông di động, các đầu nối này thường được sử dụng để kết nối các bộ phận khác nhau của thiết bị truyền thông không dây, chẳng hạn như máy phát, máy thu và ăng-ten,cung cấp một con đường hiệu quả và ổn định cho truyền tín hiệu .
Hệ thống phát sóng:
Các đầu nối đồng trục RF thép không gỉ dòng K cũng đóng một vai trò quan trọng trong các hệ thống phát thanh truyền hình và vô tuyến.Chúng được sử dụng để chuyển tín hiệu từ thiết bị truyền tải đến ăng-ten phát sóng, đặc biệt là trong các ứng dụng đòi hỏi tần số cao và truyền tải công suất cao.
Hiệu suất cao của các đầu nối này làm cho chúng trở thành thành phần không thể thiếu trong thiết bị phát thanh chuyên nghiệp, giảm hiệu quả mất tín hiệu và nhiễu nhiễu.
Các sản phẩm liên quan:
| K-JW506G | K thép không gỉ góc phải nam cho CXN3506/MF108A |
| K-J506G | K thép không gỉ nam cho cáp CXN3506/MF108A |
