Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Giới tính: | Jack | Tên sản phẩm: | 2,92mm, loại K, SMK |
|---|---|---|---|
| mạ: | thụ động | chất cách điện: | PTFE |
| Kiểu dáng cơ thể: | dài | Vật liệu: | Thép không gỉ |
| Tần số: | DC ~40GHz | ||
| Làm nổi bật: | Kết nối đồng trục RF hiệu suất cao nhất,kết nối đồng trục RF thép không gỉ |
||

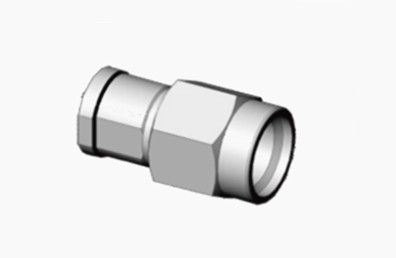

Kết nối đồng trục RF thép không gỉ nam K2.92 đáng tin cậy cho hiệu suất và độ bền cao nhất
Được thiết kế để chính xác và đáng tin cậy, các đầu nối đồng trục 50Ohm 2,92 mm (Nữ) của chúng tôi cung cấp hiệu suất hàng đầu phù hợp với các ứng dụng RF và vi sóng phổ quát.Lý tưởng cho một loạt các kịch bản thử nghiệm và đo lường rộng rãi từ truyền thông di động đến vệ tinh các đầu nối này đảm bảo kết nối thiết bị và cáp tối ưuĐược sản xuất từ thép không gỉ mạnh mẽ, chúng được xây dựng để chịu đựng việc sử dụng thường xuyên.Thiết kế của chúng kết hợp một hệ thống điện bao phủ bằng không khí được bổ sung bởi một hỗ trợ nhựa mất mát thấp cho dây dẫn trung tâm, đảm bảo mất tín hiệu tối thiểu và tăng độ bền
Bản vẽ phác thảo của bộ kết nối RF đồng trục nữ loại K 2,92mm: ((mm)
Đặc điểm:
1. Mức mất tích chèn thấp
Giảm thiểu sự suy yếu tín hiệu: Thiết kế và sản xuất của đầu nối K2,92 mm đảm bảo mất tích chèn thấp, có nghĩa là sự suy yếu tín hiệu được giảm hiệu quả trong các kết nối,một đặc điểm quan trọng cho các ứng dụng tần số cao đòi hỏi truyền tín hiệu chất lượng cao .
2. Phù hợp trở đồng nhất quán
Hiệu suất khớp trở: Cấu trúc nội bộ và lựa chọn vật liệu của đầu nối K2.92 mm đảm bảo khớp trở nhất quán cao,có lợi cho truyền tín hiệu chất lượng caoKhớp kháng điện là một thông số quan trọng trong việc đánh giá hiệu suất kết nối, ảnh hưởng đến phản xạ và mất tín hiệu.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 250VRMS* | |
| Dây điện tử điện áp kháng cự | 750VRMS* | |
| Kháng cách nhiệt | ≥ 5000 MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 2,0mΩ |
| Người dẫn trung tâm | ≤ 3,0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Nhiệt độ | -55°C ~ +125°C | |
Ứng dụng:
Các biện pháp đối phó điện tử
Nghe và phân tích tín hiệu: Trong các hệ thống phản ứng điện tử, đầu nối K2.92 được sử dụng để kết nối các thành phần chính, đảm bảo truyền tín hiệu tần số cao đáng tin cậy,do đó có hiệu quả chặn và phân tích tín hiệu điện tử của kẻ thù .
Các biện pháp đối phó: Khối kết nối K2.92 cũng được sử dụng để thực hiện các biện pháp đối phó điện tử,can thiệp vào hoạt động bình thường của thiết bị điện tử của đối phương thông qua truyền và xử lý tín hiệu tần số cao..
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
