Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô tả: | Đầu nối SMK sóng milimet | Các tính năng chính: | Đầu nối bảng mặt bích 4 lỗ |
|---|---|---|---|
| mạ: | Mạ vàng | chất cách điện: | PTFE |
| Kiểu dáng cơ thể: | dài | Vật liệu: | Đồng |
| Màu sắc: | vàng | Giới tính: | Jack |
| Làm nổi bật: | Bộ kết nối đồng trục RF 4 lỗ,Bộ kết nối đồng trục RF bọc vàng,K2.92 Series RF Coaxial Connector |
||

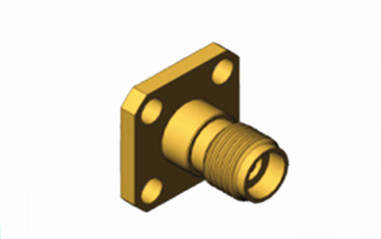

Bộ kết nối đồng trục đồng bằng đồng bằng RF 4 lỗ nữ của dòng K2.92 cho cáp 2# bán cứng / linh hoạt
Các đầu nối nữ 2,92 mm, được thiết kế chính xác cho các ứng dụng đồng trục 50Ohm trong cài đặt RF và vi sóng, cung cấp hiệu suất vượt trội.Các kết nối này được sử dụng rộng rãi trong nhiều bối cảnh thử nghiệm và đo lường khác nhau, bao gồm cả hệ thống truyền thông di động và vệ tinh để đảm bảo thiết bị và kết nối cáp phù hợp hoàn hảo.các đơn vị này được xây dựng để duy trì sử dụng liên tụcChúng được đặc trưng bởi một thiết kế điện áp không khí và kết hợp một hỗ trợ nhựa mất mát thấp cho dây dẫn trung tâm.
Trong thiết bị thử nghiệm và đo tần số cao, các đầu nối K2.92 được sử dụng rộng rãi vì mất tích chèn thấp và mất mát phản xạ cực thấp.Các đặc điểm này đảm bảo độ chính xác và khả năng lặp lại của các phép đo .
Các đầu nối này có thể giảm hiệu quả nhiễu tín hiệu và mất dữ liệu, đảm bảo độ chính xác của kết quả thử nghiệm.
Đặc điểm:
Hiệu suất tần số cao:
Thiết kế của các đầu nối loại K có thể hoạt động lên đến 46GHz, bao gồm toàn bộ băng tần số 8mm, làm cho chúng lý tưởng cho các ứng dụng sóng milimet.
Với sự phát triển của công nghệ sóng milimet, tầm quan trọng của các đầu nối này trong truyền tần số cao đã ngày càng trở nên nổi bật,trở thành các đầu nối sóng milimét phổ biến trong nhu cầu thị trường .
Các đầu nối này có thể duy trì tỷ lệ sóng đứng thấp và mất tích chèn thấp lên đến 40 GHz, đảm bảo truyền tín hiệu ổn định và suy giảm tối thiểu.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Ứng dụng:
Thiết bị thử nghiệm và đo:
Trong thiết bị thử nghiệm và đo tần số cao, các đầu nối K2.92 được sử dụng rộng rãi vì mất tích chèn thấp và mất mát phản xạ cực thấp.Các đặc điểm này đảm bảo độ chính xác và khả năng lặp lại của các phép đo .
Các đầu nối này có thể giảm hiệu quả nhiễu tín hiệu và mất dữ liệu, đảm bảo độ chính xác của kết quả thử nghiệm.
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại 4 lỗ Flange Mount K nữ RF Coaxial Connector
|
|
K-KFD23
|
2.92mm loại 2 lỗ Flange Mount K nữ RF Coaxial Connector
|
|
K-KFD7
|
2.92mm loại 2 lỗ Flange Mount K nữ RF Coaxial Connector
|
|
K-KFD167 |
2.92mm loại 4 lỗ Flange Mount K nữ RF Coaxial Connector
|
1.
2.
3.
4.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
