Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mô tả: | 2,92mm, loại K, SMK | mạ: | Mạ vàng |
|---|---|---|---|
| chất cách điện: | PTFE | Kiểu dáng cơ thể: | dài |
| Vật liệu: | Đồng | Màu sắc: | vàng |
| núi: | gắn mặt bích | Giới tính: | Jack |
| Làm nổi bật: | Bộ kết nối đồng trục RF Flange 2 lỗ,Bộ kết nối đồng trục RF Cable linh hoạt,Bộ kết nối đồng trục RF bằng đồng |
||

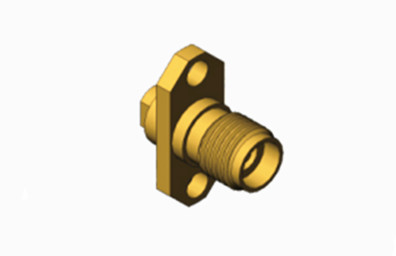

Đồng K2.92 Phụ nữ 2 lỗ Flange RF Coaxial Connector cho 2 # Kabel bán cứng / linh hoạt
Các kết nối sóng milimet kiểu K (K-type ((2.92mm,SMK))cũng được gọi là kết nối 2,92mm. Đây là một trong những kết nối sóng mét phổ biến nhất. Phạm vi tần số rộng lên đến 40GHz. Chúng có thể được kết hợp với kết nối SMA và 3,5mm.
Các kết nối loại K (2.92mm,SMK)được áp dụng giao diện không khí, làm cho chúng với kích thước nhỏ, trọng lượng nhẹ và rất đáng tin cậy trong kết nối, vv
Các đầu nối đồng trục 2.92 mm (Nữ) 50Ohm chính xác cao được thiết kế cho các ứng dụng RF và vi sóng phổ quát.Các kết nối hiệu suất cao này được sử dụng trong một loạt các môi trường thử nghiệm và đo lường, mở rộng từ truyền thông di động đến vệ tinh, đảm bảo sự tương thích giữa thiết bị chính xác và kết nối cáp.các đầu nối này được xây dựng để chịu đựng sử dụng lặp đi lặp lạiChúng được trang bị một hệ thống điện bao phủ không khí và kết hợp một hỗ trợ dây dẫn trung tâm nhựa mất mát thấp.
Đặc điểm:
Đặc điểm cấu trúc:
Kích thước của các đầu nối loại K là nhỏ gọn và nhẹ, làm cho chúng thuận tiện để triển khai trong không gian hẹp trong khi cũng giảm trọng lượng tổng thể của hệ thống.
Thiết kế của chúng cho phép thay thế với các loại kết nối khác như SMA và 3,5mm, tăng tính linh hoạt và khả năng áp dụng.
Các đầu nối loại K có một vòng nối đất kim loại nâng cao đạt được 360 ° tiếp xúc kim loại với kim loại, tăng cường sự ổn định cả cơ học và điện.

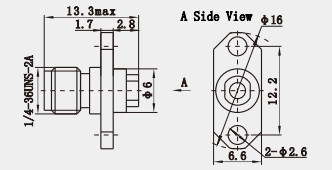

Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 250VRMS* | |
| Dây điện tử điện áp kháng cự | 750VRMS* | |
| Kháng cách nhiệt | ≥ 5000 MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤ 2,0mΩ |
| Người dẫn trung tâm | ≤ 3,0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Nhiệt độ | -55°C ~ +125°C | |
Ứng dụng:
Thiết bị thử nghiệm và đo:
Trong thiết bị thử nghiệm và đo tần số cao, các đầu nối K2.92 được sử dụng rộng rãi vì mất tích chèn thấp và mất mát phản xạ cực thấp.Các đặc điểm này đảm bảo độ chính xác và khả năng lặp lại của các phép đo .
Các đầu nối này có thể giảm hiệu quả nhiễu tín hiệu và mất dữ liệu, đảm bảo độ chính xác của kết quả thử nghiệm.
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
