Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Từ khóa: | Đầu nối RF vách ngăn | Loại: | Đầu nối sóng milimet |
|---|---|---|---|
| mạ: | Mạ vàng | Ứng dụng: | RF |
| chất cách điện: | PTFE | Vật liệu: | Đồng |
| Giới tính: | nữ giới | sự phụ thuộc: | 50ohm |
| Làm nổi bật: | K2.92 Cổng kết nối RF phụ nữ,50Ohm Impendence RF Connector |
||

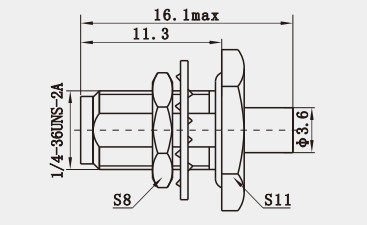

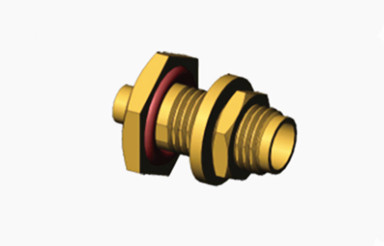

K2.92 Máy kết nối đồng trục RF đồng bằng vách ngăn nữ cho 2#Cáp bán cứng / linh hoạt
Thường được gọi là "loại K", các đầu nối 2.92 là một phần không thể thiếu của công nghệ sóng milimet, có khả năng chứa tần số lên đến 40 GHz.Các bộ điều hợp này không chỉ cho phép trao đổi với SMA và 3Chúng nổi bật do thiết kế nhỏ gọn, trọng lượng thấp, hiệu suất cao ở tần số cao và đảm bảo kết nối đáng tin cậy.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Đặc điểm:
1- Khả năng tương thích và hoán đổi
Khả năng tương thích tốt: Thiết kế các đầu nối loại K xem xét cẩn thận khả năng tương thích với đầu nối SMA và 3,5mm,sắp xếp kích thước dẫn trong và ngoài để dễ dàng chuyển đổi giữa các hệ thống khác nhau.
Khả năng hoán đổi: Mặc dù các đầu nối loại K có thể hoán đổi với đầu nối SMA và 3,5mm, người dùng nên nhận thức được tác động hiệu suất khi kết nối các loại đầu nối khác nhau.
2- Vật liệu và thủ công
Xây dựng bằng đồng: Được làm chủ yếu bằng đồng, các đầu nối đồng trục RF chống nước bằng đồng K2.92 được hưởng lợi từ tính chất cơ học tuyệt vời và khả năng chống ăn mòn của vật liệu,đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
Sản xuất chính xác: Quá trình sản xuất chính xác của các đầu nối loại K đảm bảo kết nối đáng tin cậy và ổn định lâu dài,đặc biệt là trong truyền tín hiệu tần số cao và điều kiện đòi hỏi.
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD38
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD76G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Ứng dụng:
1. Truyền thông vệ tinh
Kết nối hiệu suất cao: Trong lĩnh vực truyền thông vệ tinh, các đầu nối K2.92 đóng một vai trò quan trọng trong việc truyền tín hiệu từ thiết bị mặt đất đến vệ tinh mà không bị mất.đảm bảo truyền tín hiệu trung thực cao do hiệu suất điện tuyệt vời của chúng.
Trở thành môi trường khắc nghiệt: Đối với thiết bị vệ tinh hoạt động trong điều kiện ngoài khí quyển khắc nghiệt, vật liệu và thiết kế của K2.92 kết nối đảm bảo hiệu suất ổn định trong điều kiện bức xạ và biến đổi nhiệt độ cực đoan.
2Thiết bị thử nghiệm và đo
đo chính xác: Trong thử nghiệm mạch và thành phần tần số cao, các đầu nối K2.92 đảm bảo tính toàn vẹn của tín hiệu giữa thiết bị đo và thiết bị đang được thử nghiệm,tăng độ chính xác của các thử nghiệm.
Khả năng tương thích mạnh mẽ: Thiết kế của các đầu nối K2.92 tương thích với đầu nối dòng SMA và 3.5mm,cho phép sử dụng với các thiết bị thử nghiệm khác nhau và mở rộng đáng kể phạm vi ứng dụng của chúng trong lĩnh vực thử nghiệm và đo lường.
