Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Giới tính: | Nam giới | Tên sản phẩm: | 2,92mm, loại K, SMK |
|---|---|---|---|
| Từ khóa: | Đầu nối bích 2 lỗ | mạ: | Bọc vàng/bọc niken |
| chất cách điện: | PTFE | Kiểu dáng cơ thể: | dài |
| Vật liệu: | Đồng thau thép không gỉ | trở kháng: | 50Ω |
| Làm nổi bật: | 2.92mm Series Male RF Coaxial Plug,/ Cáp RF Coaxial Plug linh hoạt,Cắm đồng trục RF 2 lỗ |
||

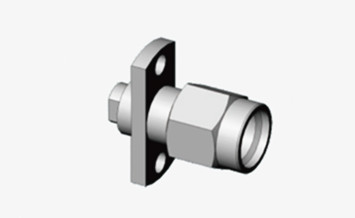

2.92mm Series Male 2-hole Flange RF Coaxial Plug cho 2# Semi-rigid/flexible Cable
Các kết nối nữ 2,92 mm, được thiết kế chính xác cho các ứng dụng đồng trục 50Ohm, rất cần thiết cho một loạt các mục đích RF và vi sóng. these connectors play a critical role in ensuring accurate equipment and cable interconnections across diverse test and measurement environments—spanning from terrestrial cellular networks to sophisticated satellite communications systemsĐược chế tạo từ thép không gỉ bền, các đầu nối này được thiết kế tỉ mỉ để chịu đựng sự khắc nghiệt của việc sử dụng lặp đi lặp lại.bổ sung bởi một hỗ trợ dây dẫn trung tâm được làm từ một, vật liệu nhựa mất mát thấp, đảm bảo hiệu quả truyền tín hiệu tối ưu và tuổi thọ lâu dài.
Từ ngữ thay thế này tìm cách truyền tải các thuộc tính kỹ thuật và ứng dụng tương tự như 2.Các kết nối 92 mm trong khi sử dụng một từ vựng và cấu trúc câu đa dạng để tăng khả năng đọc và tham gia.

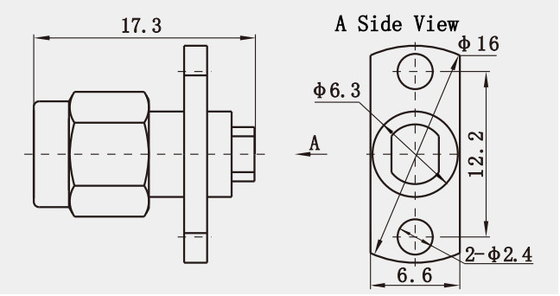

Hình sơ đồ:
Thông số kỹ thuật(mm):
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Đặc điểm(mm):
* Chọn vật liệu
Cơ thể bọc vàng bằng đồng: Cơ thể của đầu nối K2.92mm thường được làm bằng thép không gỉ hoặc đồng với bọc vàng, tăng cường độ bền cơ học, khả năng chống ăn mòn và dẫn điện.
Kháng đặc trưng: K2.92mm kết nối có một tiêu chuẩn 50Ω đặc trưng trở ngại, rất quan trọng để đảm bảo ổn định truyền tín hiệu và giảm mất phản xạ.
Ứng dụng(mm):
1- Truyền thông vệ tinh:
K2.92 kết nối được sử dụng trong thiết bị trạm mặt đất cho truyền thông vệ tinh, nơi hiệu suất tần số cao của nó cho phép truyền tốc độ dữ liệu cao,quan trọng đối với truyền thông vệ tinh tốc độ cao hiện đại.
Trong truyền dữ liệu vệ tinh và các ứng dụng viễn thám, sự mất tích chèn thấp và đặc điểm VSWR thấp của đầu nối K2.92 đảm bảo chất lượng tín hiệu và giảm thiểu mất dữ liệu và lỗi.
2. Các dụng cụ thử nghiệm:
Các kết nối K2.92 được sử dụng rộng rãi trong các dụng cụ thử nghiệm tần số cao như máy phân tích mạng và máy phân tích phổ, đòi hỏi các kết nối chính xác cao để đo chính xác.
Tính tương thích của đầu nối K2.92mm, có thể được trao đổi với đầu nối SMA và 3.5mm, thêm tính linh hoạt trong thiết bị thử nghiệm và thích nghi với các môi trường thử nghiệm khác nhau.
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
