Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Làm nổi bật: | Vật liệu đồng Cáp kết nối nữ,Máy kết nối cáp linh hoạt bán cứng,Bộ kết nối cáp nữ K2.92 |
||

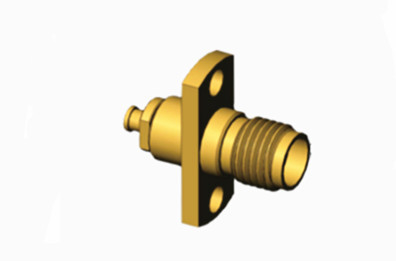

Bộ kết nối cáp nữ vật liệu đồng loạt K2.92 cho cáp bán cứng / linh hoạt 1#
Các đầu nối "K type", được gọi là loại 2.92, đại diện cho một tập hợp các đầu nối thường được sử dụng trong các ứng dụng sóng milimet. Có khả năng xử lý tần số lên đến 40 GHz,các đầu nối này cung cấp khả năng hoán đổi với cả SMA và 3Các sản phẩm dòng.5 và sử dụng giao diện điện môi không khí. đáng chú ý về kích thước nhỏ gọn, trọng lượng thấp và khả năng hoạt động ở tần số cao,các đầu nối này cung cấp kết nối đáng tin cậy.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Đặc điểm:
1Thiết kế nhỏ gọn và nhẹ
Ưu điểm kích thước: Kích thước nhỏ và trọng lượng nhẹ của các đầu nối dòng 2,92mm làm cho chúng lý tưởng để sử dụng trong môi trường không gian hạn chế.
Khả năng trao đổi: Chúng có thể được trao đổi với đầu nối SMA và 3.5mm, tăng tính linh hoạt của việc sử dụng.
2. Hiệu suất điện
Phù hợp trở: Với trở đặc trưng là 50Ω, chúng tạo điều kiện tối đa hóa hiệu quả truyền tín hiệu và giảm mất phản xạ.
băng thông rộng: Hỗ trợ băng thông rộng, làm cho chúng phù hợp với truyền dữ liệu và giao tiếp tốc độ cao.
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD38
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD76G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
Ứng dụng:
1Hệ thống truyền thông vệ tinh
Trong các hệ thống này, các đầu nối 2,92mm được sử dụng để kết nối các thành phần quan trọng như ăng-ten, khuếch đại và bộ lọc, đảm bảo truyền tín hiệu rõ ràng và ổn định.
Do truyền thông vệ tinh thường liên quan đến tần số rất cao và truyền từ xa, hiệu suất tần số cao của các kết nối này đặc biệt quan trọng.
2Cơ sở hạ tầng truyền thông không dây
Trong các tháp và trạm cơ sở truyền thông không dây hiện đại, các đầu nối 2,92mm được sử dụng để kết nối các thiết bị truyền tải khác nhau, hỗ trợ truyền nhanh dữ liệu di động và truyền thông thoại.
Các đầu nối này giúp duy trì chất lượng tín hiệu trong các yêu cầu băng thông cao, giảm nhu cầu bảo trì và chi phí.
