Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| Làm nổi bật: | K2.92 Máy kết nối đồng trục RF nam,Cáp sóng milimet RF kết nối đồng trục,Bộ kết nối đồng trục RF thép không gỉ |
||

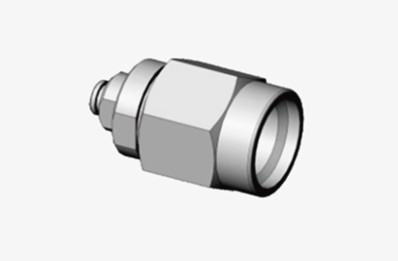

K2.92 Máy kết nối đồng trục RF nam thép không gỉ cho cáp sóng milimet nửa cứng / nửa linh hoạt
Các đầu nối đồng trục 50Ω 2,92 mm (nữ) chính xác cao được thiết kế cho các ứng dụng RF và vi sóng chung.Các đầu nối hiệu suất cao này được sử dụng rộng rãi trong nhiều môi trường thử nghiệm và đo lường khác nhauĐược sản xuất từ thép không gỉ bền, các đầu nối này được xây dựng để chịu được sử dụng nhiều lần.Chúng được đặc trưng bởi một chất điện bao phủ không khí và một hỗ trợ dây dẫn trung tâm nhựa mất mát thấp.
Đặc điểm:
1- Nhìn ra và đặc điểm cấu trúc:
Các đầu nối K2.92 có tên từ đường kính bên trong của dây dẫn bên ngoài, có kích thước 2,92mm.
Bộ kết nối này sử dụng một chất điện bao phủ không khí để giúp cải thiện hiệu quả truyền, đặc biệt là ở tần số cao.
Về thiết kế, đầu nối K2.92 có cấu trúc tương tự như đầu nối SMA và 3.5mm nhưng nhỏ gọn hơn và phù hợp với các ứng dụng tần số cao hơn.
2Hiệu suất tần số cao:
Bộ kết nối K2.92 được thiết kế để hỗ trợ tần số hoạt động lên đến 40GHz, đáp ứng nhu cầu của băng tần sóng milimet.
Thiết kế tối ưu của nó đảm bảo rằng đầu nối duy trì tỷ lệ sóng tĩnh điện áp thấp (VSWR) và mất tích chèn thấp ở tần số lên đến 40GHz,cải thiện đáng kể chất lượng và hiệu quả truyền tải.

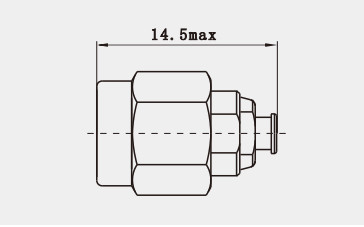

Hình vẽ phác thảo (mm):
Thông số kỹ thuật(mm):
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Ứng dụng:
1Ứng dụng trong Truyền thông:
Trong công nghệ truyền thông hiện đại, nhu cầu truyền tín hiệu tần số cao đang tăng liên tục, đặc biệt là trong băng tần sóng milimet.bao gồm toàn bộ dải 8mm.
Với việc thương mại hóa công nghệ 5G và khám phá các công nghệ truyền thông 6G trong tương lai, việc sử dụng kết nối K2.92 trong xây dựng trạm cơ sở, thiết bị mạng,và các hệ thống truyền thông vệ tinh đang ngày càng phổ biếnHiệu suất điện và tính chất cơ học vượt trội của nó đảm bảo tốc độ dữ liệu cao và độ trễ thấp.
2Ứng dụng trong thử nghiệm và đo lường:
Các đầu nối K2.92 đóng một vai trò quan trọng trong các dụng cụ thử nghiệm hiệu suất cao và thiết bị đo lường.đầu nối này được sử dụng để truyền tín hiệu đo chính xácĐối với các kỹ sư nghiên cứu và phát triển, đầu nối K2.92 là sự lựa chọn đầu tiên để kết nối bảng thử nghiệm với các thiết bị thử nghiệm khác khi tiến hành nghiên cứu công nghệ sóng milimet.Họ cũng cho thấy tầm quan trọng của họ trong nghiên cứu terahertz và thử nghiệm vật liệu.
Máy kết nối RF nam nữ 2,92mm khác:
|
Số phần
|
Mô tả
|
|
K-KFD14
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD75G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD8
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD9G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
1.
2.
3.
4.
