Thép không gỉ 1.0 Series Female Flange RF Connector Matched Pinφ0.23 Độ sâu lỗ 1mm
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| mạ: | Bọc vàng/bọc niken | Kháng trở: | 50Ω |
|---|---|---|---|
| giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 | điện môi: | PLF |
| Loại: | đầu nối RF | Giới tính: | nữ giới |
| Độ bền: | 500 chu kỳ | ||
| Làm nổi bật: | Kết nối RF phụ nữ thép không gỉ,1.0 Series RF Connector φ0.23 Pin,RF Connector 1mm Độ sâu lỗ |
||
* Hệ thống Radar: Trong các hệ thống radar hiện đại, đặc biệt là những hệ thống yêu cầu các thành phần nhỏ gọn để phù hợp với các ràng buộc về không gian, đầu nối đồng trục RF sóng milimet 1.0 mm được sử dụng rộng rãi nhờ hiệu suất cao và thiết kế nhỏ gọn.
Đầu nối dòng 1.0 là đầu nối sóng milimet hiệu suất cao được thiết kế để sử dụng lên đến 110GHz với kết nối ren giao diện không khí. Nó có kích thước nhỏ, thiết kế nhẹ, khả năng tần số cực cao và kết nối đáng tin cậy. Điều này làm cho nó rất phù hợp cho nhiều ứng dụng trong truyền thông sóng milimet và hệ thống radar.
Thông số kỹ thuật:
| Đặc tính điện | |
| Trở kháng | 50Ω |
| Dải tần số | DC~110GHz |
| Điện áp chịu đựng điện môi | 250VRMS* |
| Điện trở cách điện | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| Lớp chất lượng | Lớp hiệu suất cao |
| Đặc tính vật liệu & cơ khí | |
| Dẫn trung tâm | Đồng BerylliumMạ vàngCách điện |
| Đồng thau, | Mạ vàng; Thép không gỉ thụ động hóaCách điện D |
| Điện môiPLFDải nhiệt độ | -55 ~ +125 |
| ℃ | Đặc trưng:Việc sản xuất đầu nối đồng trục tần số vô tuyến sóng milimet 1.0 mm liên quan đến các kỹ thuật gia công chính xác, bao gồm lựa chọn vật liệu chất lượng cao và kiểm soát quy trình nghiêm ngặt. Đặc biệt đối với bộ chuyển đổi, thiết kế của nó phải đảm bảo phản xạ thấp và khả năng lặp lại cao, đây là những yếu tố quan trọng để đảm bảo độ chính xác của phép đo. Các loại bộ chuyển đổi khác nhau, chẳng hạn như bộ chuyển đổi 1.0mm-1.0mm, 1.0mm-1.85mm, và bộ chuyển đổi đồng trục-sóng dẫn và bộ chuyển đổi đồng trục-vi dải, tất cả đều thể hiện tỷ lệ sóng đứng và hiệu suất suy hao phản hồi xuất sắc, giúp giảm sai số đo lường và cải thiện chất lượng truyền tín hiệu. |

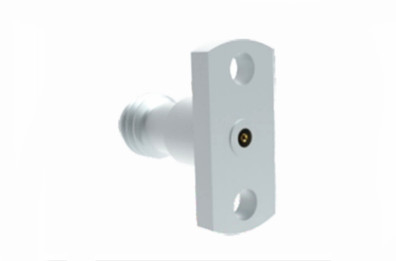

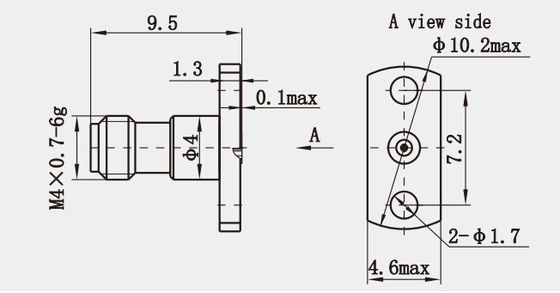

Bản vẽ phác thảo (mm) và Hình ảnh của
Đầu nối RF mặt bích thép không gỉ dòng 1.0 Đầu nối chân phù hợp φ0.23 Độ sâu lỗ 1mm
Ứng dụng:
* Hệ thống Radar: Trong các hệ thống radar hiện đại, đặc biệt là những hệ thống yêu cầu các thành phần nhỏ gọn để phù hợp với các ràng buộc về không gian, đầu nối đồng trục RF sóng milimet 1.0 mm được sử dụng rộng rãi nhờ hiệu suất cao và thiết kế nhỏ gọn.
* Truyền thông vệ tinh: Thiết bị truyền thông vệ tinh thường sử dụng băng tần milimet để truyền tín hiệu, và đầu nối này cung cấp phương pháp kết nối đáng tin cậy, đảm bảo ổn định tín hiệu và độ tin cậy của thông tin liên lạc.
Danh mục sản phẩm:
Bộ chuyển đổi RF
Bộ chuyển đổi sóng dẫn sang đồng trục
| Niêm phong kín khí thủy tinh-kim loại |
| Đầu nối dòng J30J |
| Khớp quay vi sóng |
| Bộ cáp RF |
| Đầu nối RF SMA/SSMA |
| Đầu nối RF SMP/SSMP |
| Đầu nối RF MCX/MMCX |
| Đầu nối RF TNC |
| Đầu nối RF loại N |
| Đầu nối sóng milimet BNC RF (2.4mm, 2.92mm) |
| Các bộ chuyển đổi RF 1.0mm khác |
| 1. Bộ chuyển đổi RF 1.0mm cái sang cái |
(Số model: 1.0-KK)
2. Bộ chuyển đổi RF 1.0mm đực sang đực
(Số model: 1.0-JJ)
LƯU Ý:
Chúng tôi có hơn 10.000 loại
Bộ chuyển đổi,
nếu đầu nối bạn đang sử dụng không có trong danh sách, vui lòng liên hệ với chúng tôi với chi tiết của bạnchi tiết.
