Thông tin chi tiết sản phẩm:
Thanh toán:
|
| giao diện: | PLF | mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Kháng trở: | 50Ω | giấy chứng nhận: | ISO-9001-2015, ISO-14001-2015 |
| Vật liệu: | Thép không gỉ | Loại: | đầu nối mmW |
| Giới tính: | Nam giới | Độ bền: | 500 chu kỳ |
| Làm nổi bật: | Bộ kết nối cáp RF MF152A,1.0mm RF Cable Connector,Kết nối cáp RF thép không gỉ |
||
1.0mm Series Stainless Steel Male Plug RF Cable Connector cho MF152A
Bộ kết nối dòng 1.0 là một bộ kết nối sóng milimét hiệu suất cao với tần số sử dụng lên đến 110GHz. Nó sử dụng kết nối nối không khí và có kích thước nhỏ.Xây dựng nhẹ, sử dụng tần số cực cao và kết nối đáng tin cậy trong số các lợi thế khác.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | |
| Kháng trở | 50Ω |
| Phạm vi tần số | DC ~ 110GHz |
| Dây điện tử điện áp kháng cự | 250VRMS* |
| Kháng cách nhiệt | ≥5000MΩ |
| VSWR | ≤ 1.1+0.005f |
| Tính chất vật liệu và cơ khí | |
| Người dẫn trung tâm | BerylliumĐồng GĐồ cũ |
| Máy dẫn bên ngoài | BerylliumĐồng GĐồ cũThép không gỉ |
| Khép kínDđiện | PLF |
| Phạm vi nhiệt độ | -55 ~ +125°C |
Tính năng:
1Khả năng siêu băng thông rộng
* Phạm vi tần số rộng: Kết nối 1.0mm bao gồm một phạm vi tần số băng thông siêu rộng từ DC đến 110GHz.Tính năng này đơn giản hóa rất nhiều quá trình thử nghiệm vì không cần phải thay thế các đầu nối khác nhau để thử nghiệm từ dòng điện liên tiếp đến dải sóng milimet.
* Số lượng kết nối giảm: Do khả năng băng thông rộng của nó, đầu nối 1.0mm làm giảm số lượng thay đổi đầu nối cần thiết trong quá trình thử nghiệm, do đó cải thiện hiệu quả thử nghiệm.
2. Nhóm phân loại độ chính xác
Phân biệt ứng dụng: Thể loại mục đích chung chủ yếu được sử dụng cho các đầu nối và bộ phận cáp, phù hợp với các yêu cầu độ chính xác chung,trong khi lớp độ chính xác phòng thí nghiệm được sử dụng để đo và thử nghiệm độ chính xác cao hơn.

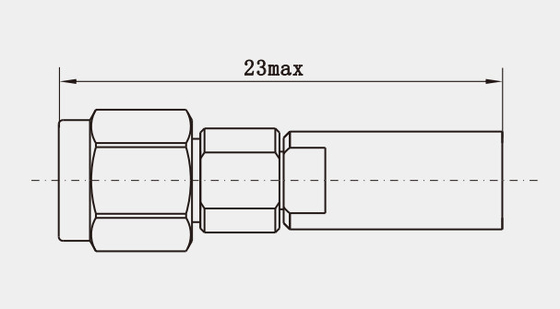

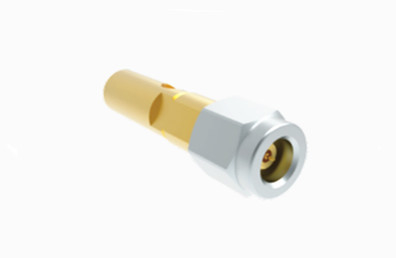

Bức vẽ phác thảo và hình ảnh của
1.0mm Series Stainless Steel Male Plug RF Cable Connector cho MF152A
Ứng dụng:
1Hệ thống truyền thông sóng milimet
* Tốc độ dữ liệu cao: Kết nối 1.0mm hỗ trợ tần số lên đến 110 GHz, cho phép truyền dữ liệu tốc độ cực cao rất cần thiết cho các hệ thống truyền thông sóng milimet.Các hệ thống này dựa trên băng thông rộng và các đặc điểm mất mát thấp của đầu nối để duy trì tính toàn vẹn của tín hiệu.
* Tính thu nhỏ: Với kích thước nhỏ và cấu trúc nhẹ, đầu nối 1.0mm là lý tưởng để tích hợp vào các thiết bị truyền thông sóng milimet di động hoặc nhỏ gọn.Các yếu tố hình thức nhỏ gọn của nó cho phép cho thiết kế của thanh lịch, nhiều thiết bị di động hơn mà không phải hy sinh hiệu suất.
2Hệ thống radar
*Cải thiện độ phân giải: Hệ thống radar đòi hỏi kết nối tần số cao để đạt được phát hiện mục tiêu chính xác và độ phân giải.cung cấp truyền tín hiệu rõ ràng, nâng cao hiệu suất tổng thể của hệ thống radar.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Các bộ sưu tập cáp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNCCác bộ kết nối sóng milimét (2.4mm, 2.92mm) |
Các bộ điều chỉnh RF 1.0mm khác
1. 1.0mm Phụ nữ đến phụ nữ RF Adapter
(Số mẫu: 1.0-KK)
2. 1.0mm Đàn ông để Đàn ông RF Adapter
(Số mô hình: 1.0-JJ)
Lưu ý:
Chúng tôi có hơn 10.000 loạiAdapter,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
