WR12 BJ740 đến 1.0mm Đường dẫn sóng nữ đến Adapter Coax 60GHz ~ 90GHz góc phải 1.0 / BJ740-KF

Bộ chuyển đổi sóng dẫn 60GHz~90GHz WR12 BJ740 sang đầu nối đồng trục 1.0mm Female

Tần số củabộ chuyển đổi sóng dẫn sang đồng trụcđược xử lý bởi Elite Electronic (ELT) bao gồm 5.4GHz-110GHz. Với độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong đo lường vi sóng và thiết bị sóng milimet. Sóng dẫn có sóng dẫn hình chữ nhật tiêu chuẩn và sóng dẫn hai gờ, và sóng dẫn phi tiêu chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng. Giao diện kết nối đầu đồng trục bao gồm N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 và microstrip. Bộ chuyển đổi sóng dẫn sang đồng trục được chia thành hai loại: kiểu End Launch (phóng cuối) và right angle launch (phóng góc vuông) theo hướng giao diện. Trong số đó, loại RA launch cũng có thể được sử dụng như cấu trúc công suất cao.



Ưu điểm:

-Bộ chuyển đổi sóng dẫn của chúng tôi có độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, v.v., điều này làm cho chúng được ứng dụng rộng rãi trong đo lường vi sóng và các thiết bị sóng milimet, v.v.

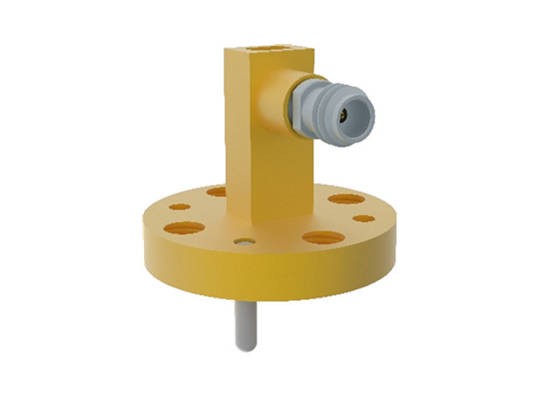

Bản vẽ phác thảo và hình ảnh của Bộ chuyển đổi sóng dẫn WR12 BJ740 sang đầu nối đồng trục 1.0mm Female 1.0/BJ740-KF:





Danh sách Bộ chuyển đổi sóng dẫn sang đồng trục 1.0mm:

Mã sản phẩm	Mô tả	Ghi chú
1.0/BJ740-KF	Bộ chuyển đổi góc vuông WR12(BJ740) sang 1.0mm female
1.0/BJ740-KFE	Bộ chuyển đổi End Launch WR12(BJ740) sang 1.0mm female	BJ740=WR12
1.0/BJ900-KF	Bộ chuyển đổi góc vuông WR10(BJ900) sang 1.0mm female	BJ900=WR10
1.0/BJ900-KFE1	Bộ chuyển đổi End Launch WR10(BJ900) sang 1.0mm female
Loại tùy chỉnh	Kích thước tùy chỉnh được chấp nhận



Waveguide to Coax Adapter-ELT 2024.pdf



Đối chiếu các Tiêu chuẩn sóng dẫn
