Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm: | Đầu nối RF SMA | mạ: | Mạ vàng |
|---|---|---|---|
| Giới tính: | nữ giới | Kháng trở: | 50Ω |
| Tần số: | DC ~ 18GHz | Tuổi thọ: | 500 chu kỳ |
| Thân hình: | Đồng | Ứng dụng: | Âm thanh/Video/Lò vi sóng |
| Làm nổi bật: | SSMA Female RF Coaxial Connector,Bộ kết nối đồng trục RF bọc vàng,Bộ kết nối đồng trục RF bằng đồng |
||

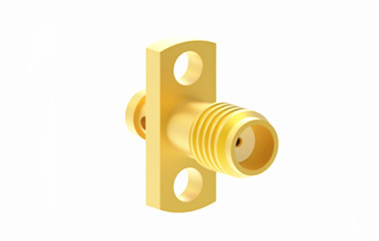

SSMA Series RF coaxial connector là một dẫn xuất thu nhỏ của đầu nối SMA, được phân biệt bởi kích thước nhỏ gọn, phạm vi tần số rộng và độ tin cậy cao.Nó có ứng dụng rộng rãi trong các lĩnh vực như hàng không, hàng không vũ trụ, và truyền thông vi sóng, trong số những người khác.

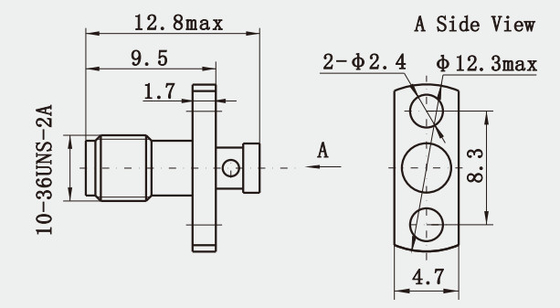

Hình vẽ phác thảo:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Thông số kỹ thuật của SSMA RF Connector:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện tử và vật liệu | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 250 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 750 VRMS (mực nước biển tối đa) | |
| VSWR | ≤1.3 | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Người dẫn trung tâm | Nam giới | Đồng bọc vàng |
| Đàn bà | Đồng Beryllium bọc vàng | |
| Vỏ và các bộ phận kim loại khác | Đồng bọc vàng | |
| Thép không gỉ thụ động | ||
| Vỏ cáp | Đồng bọc nickel | |
| Máy cách nhiệt | PTFE | |
| Nhẫn con dấu | Cao su silicon | |
| Động lực giao phối | 0.79 -1.13 N.m | |
Đặc điểm chính:
1Hiệu suất điện tốt: Chúng có khả năng giảm tổn thất trở lại và giảm tổn thất chèn, đảm bảo truyền tín hiệu rõ ràng.
2Kích thước vật lý: Các đầu nối SSMA nhỏ về mặt vật lý, tạo điều kiện cho việc sử dụng chúng trong các thiết kế nhỏ gọn.
3- Khả năng tương thích: Các đầu nối SSMA thường được sử dụng với cáp đồng trục 50 ohm và có thể tương thích với các loại đầu nối RF nhỏ khác.
Ứng dụng:
1Truyền thông vi sóng: Trong các liên kết vi sóng và cơ sở hạ tầng không dây, các đầu nối SSMA được sử dụng để kết nối các thành phần gửi và nhận tín hiệu.
2Hệ thống thiết bị và điều khiển: Các cảm biến và thiết bị điều khiển được sử dụng trong tự động hóa công nghiệp và kiểm soát quy trình có thể sử dụng các đầu nối SSMA.
3Ứng dụng GPS: Các kết nối ăng-ten trong các thiết bị Hệ thống định vị toàn cầu (GPS) thường sử dụng các kết nối SSMA.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMA, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
