Thông tin chi tiết sản phẩm:
Thanh toán:
|

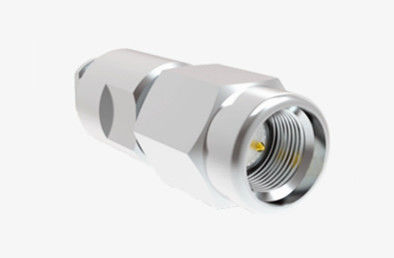

| Tên sản phẩm: | Bộ kết nối RF SSMA | mạ: | Thép không gỉ |
|---|---|---|---|
| Giới tính: | Nam giới | Kháng trở: | 50Ω |
| Tần số: | DC ~ 18GHz | Độ bền: | 500 chu kỳ |
| Ứng dụng: | Giao tiếp | ||
| Làm nổi bật: | Kết nối RF thép không gỉ,SSMA Male RF Connector,Bộ kết nối RF cho cáp CXN3506/MF108A |
||
SSMA Series RF coaxial connector là một phiên bản thu nhỏ của SMAconnector. Nó được phân biệt bởi kích thước nhỏ gọn, phạm vi tần số rộng và độ tin cậy cao.Bộ kết nối này được sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm cả hàng không, hàng không vũ trụ và truyền thông vi sóng, trong số những người khác.
Thông số kỹ thuật của SSMA RF Connector:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện tử và vật liệu | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 250 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 750 VRMS (mực nước biển tối đa) | |
| VSWR | ≤1.3 | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Người dẫn trung tâm | Nam giới | Đồng mạ vàng |
| Đàn bà | Đồng Beryllium bọc vàng | |
| Vỏ và các bộ phận kim loại khác | Đồng mạ vàng | |
| Thép không gỉ thụ động | ||
| Vỏ cáp | Đồng bọc nickel | |
| Máy cách nhiệt | PTFE | |
| Nhẫn con dấu | Cao su silicon | |
| Động lực giao phối | 0.79 -1.13 N.m | |
Hình vẽ phác thảo: (Đơn vị: mm)
Đặc điểm chính:
1Thiết kế thu nhỏ: Kết nối SSMA là một phiên bản thu nhỏ của kết nối SMA, phù hợp với môi trường không gian hạn chế như hàng không, hàng không vũ trụ và các thiết bị di động.
2Hiệu suất băng thông rộng: Các đầu nối SSMA có thể xử lý một loạt các tần số, thường bao gồm các tín hiệu từ DC đến 18 GHz hoặc thậm chí cao hơn.
3Độ tin cậy cao: Xây dựng thép không gỉ cung cấp khả năng chống ăn mòn tuyệt vời và sức mạnh cơ học, đảm bảo độ tin cậy và độ bền của đầu nối trong môi trường khắc nghiệt.
Ứng dụng:
1Không gian và hàng không: Trong máy bay và thăm dò không gian, nơi kích thước và trọng lượng là những yếu tố quan trọng, các kết nối SSMA thường được sử dụng cho truyền thông vệ tinh, điện tử máy bay,và hệ thống điều hướng.
2Truyền thông di động: Trong các thiết bị di động như điện thoại di động và máy tính bảng, các đầu nối SSMA có thể được sử dụng để kết nối ăng-ten và các mô-đun RF.
3Thiết bị thử nghiệm: Trong thiết bị thử nghiệm và đo RF, đầu nối SSMA đảm bảo tính toàn vẹn và khả năng lặp lại tín hiệu, thường được sử dụng để kết nối các thiết bị thử nghiệm với thiết bị đang được thử nghiệm.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC |
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMA, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
