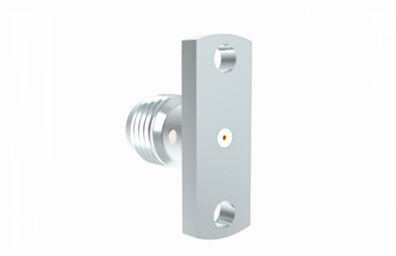

Stainless Steel Nickel Plated SMA Female RF Connector với Microstrip
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| Làm nổi bật: | Bộ kết nối nữ SMA bọc niken,Bộ kết nối RF SMA thép không gỉ,SMA phụ nữ Micro Strip RF Connector |
||
Đầu nối RF SMA Female Mạ Niken Thép Không Gỉ với Microstrip
Loạt SMA là một đầu nối đồng trục RF nhỏ gọn, tần số cao được phát triển và sản xuất theo MIL-C-39012. Nó có kích thước nhỏ, băng thông rộng và hiệu suất điện vượt trội. Là một trong những đầu nối đồng trục RF được sử dụng phổ biến nhất trong các lĩnh vực khác nhau của thiết bị đo lường và truyền thông vi sóng, các đầu nối SMA hiệu suất cao của chúng tôi có thể hoạt động lên đến 20GHz.
Thông số kỹ thuật:
Lưu ý: Dữ liệu cụ thể của mẫu dựa trên dữ liệu trong bảng thông số kỹ thuật sản phẩm.
| Đặc tính điện | ||
| Trở kháng | 50Ω | |
| Dải tần số | DC~18GHz | |
| Điện áp định mức | 335VRMS* | |
| Điện áp chịu đựng điện môi | 1000VRMS* | |
| Điện trở cách điện | ≥5000MΩ | |
| Điện trở tiếp xúc trung tâm | Dẫn trung tâm | ≤3.0mΩ |
| Dẫn ngoài | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| Vật liệu và đặc tính cơ học: | |||
| Dẫn trung tâm | Đực/Phích cắm | Đồng thau | Mạ vàng |
| Cái/Ổ cắm | Đồng Beryllium | Mạ vàng | |
| Tiếp điểm đàn hồi | Đồng Beryllium | Mạ Niken | |
| Vỏ/Thân | Đồng thau | Mạ vàng | |
| Vỏ/Thân | Thép không gỉ | Thụ động hóa | |
| Chất cách điện | PTFE | ||
| Vòng đệm kín | Cao su Silicone | ||
| Độ bền | 500 chu kỳ | ||
| Mô-men xoắn | 0.79~1.13N.m | ||
| *Có thể tùy chỉnh vật liệu và lớp phủ hoàn thiện khác | |||

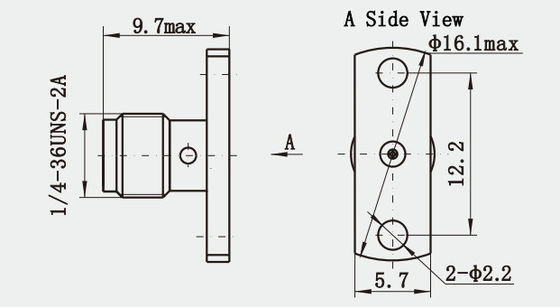

Bản vẽ phác thảo và thêm hình ảnh của
Đầu nối RF SMA Female Mạ Niken Thép Không Gỉ với Microstrip:
(Đơn vị: mm)
Ưu điểm:
1. Hiệu suất điện tuyệt vời: Trong dải tần hoạt động, đầu nối SMA có tổn thất phản xạ thấp (khớp trở kháng tốt), tổn thất chèn thấp và tỷ số sóng đứng điện áp (VSWR) tốt.
2. Độ ổn định cơ học: Đầu nối SMA sử dụng cơ chế ghép nối ren đảm bảo độ ổn định và khả năng lặp lại kết nối mạnh mẽ.
3. Khả năng chống ăn mòn: Việc sử dụng vật liệu thép không gỉ mang lại cho đầu nối SMA khả năng chống ăn mòn cao, làm cho chúng phù hợp với môi trường ngoài trời hoặc khắc nghiệt.
Ứng dụng:
1. Hệ thống truyền thông vi sóng: Trong các hệ thống truyền thông điểm-điểm và vệ tinh, đầu nối SMA được sử dụng để truyền tín hiệu hiệu suất cao.
2. Thiết bị kiểm tra: Đầu nối SMA thường được tìm thấy trong các thiết bị kiểm tra RF như máy phân tích mạng và máy phân tích phổ vì chúng có thể xử lý tín hiệu tần số cao mà không gây ra tổn thất chèn quá mức.
3. Hệ thống radar và dẫn đường: Trong các hệ thống radar và ứng dụng dẫn đường GPS, đầu nối SMA có thể được sử dụng để kết nối ăng-ten và các thành phần tần số cao khác.
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Đầu nối RF SMA/SSMA |
| Đầu nối RF SMP/SSMP |
| Đầu nối RF TNC |
| Đầu nối RF loại N |
| Đầu nối RF MCX/MMCX |
| Đầu nối RF BNC Đầu nối sóng milimet (2.4mm, 2.92mm) |
| Bộ cáp RF |
| Bộ chuyển đổi sóng dẫn sang đồng trục |
| Niêm phong kín khí thủy tinh-kim loại |
| Đầu nối dòng J30J |
| Khớp quay vi sóng |
LƯU Ý:
Chúng tôi có hơn 10.000 loại SMA Đầu nối Bộ chuyển đổi, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
