Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục SMP RF | Kháng trở: | 50Ω |
|---|---|---|---|
| Giấy chứng nhận: | ROHS ISO-9001-2015 | Độ bền: | 500 chu kỳ |
| Giới tính: | nữ giới | Kiểu dáng cơ thể: | Góc phải |
| Vật liệu: | Đồng | Phương pháp gắn kết: | cho cáp |
| mạ: | Mạ vàng | ||
| Làm nổi bật: | Bộ kết nối RF CXN3506,Kết nối RF góc phải,Bộ kết nối RF bọc vàng |
||

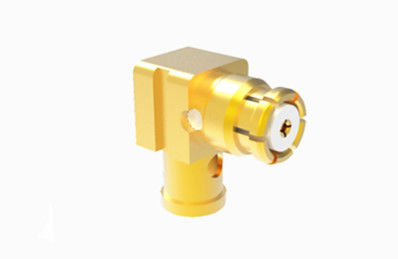

SMP Phụ nữ góc phải Gói RF bọc vàng cho cáp CXN3506/MF108A
Giao diện SMP là một đầu nối nhỏ có kích thước tương tự như đầu nối MMCX nhưng mở rộng phạm vi tần số hoạt động từ DC đến 40 GHz.Các SMP liên kết loạt sử dụng nổi phụ nữ để phụ nữ adapters, thường được gọi là "lựu đạn", để tạo điều kiện cho việc xếp chồng các bảng mạch được trang bị các đầu nối PCB nam SMP.cùng với khả năng của nó để phù hợp với sự sai trật tự đường tâm và đường trụcNó được sử dụng rộng rãi trong các mô-đun đồng trục tần số cao nhỏ gọn.
1. Kích thước nhỏ gọn: Các kết nối SMP được thiết kế cho các ứng dụng nơi không gian là ở mức cao và có kích thước tương tự như các kết nối MMCX (Micro-Miniature Coaxial),nhưng chúng phù hợp với phạm vi tần số cao hơn.
2Phạm vi tần số rộng: Các đầu nối SMP hỗ trợ băng thông rộng từ DC đến 40 GHz, làm cho chúng phù hợp với các ứng dụng truyền thông không dây băng rộng khác nhau.
3Hệ thống kết nối nổi: Giao diện SMP thường sử dụng các bộ điều hợp nữ sang nữ nổi (được gọi là viên đạn), cho phép kết nối đáng tin cậy ngay cả với dung nạp sắp xếp cơ học,bao gồm cả sự sai đường trục và trục.
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | Bình thường≤2,5mΩ, niêm phong≤4mΩ |
| Người dẫn trung tâm | Bình thường≤6mΩ, niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Bộ kết nối RF bằng vàng SMP nữ góc phải cho cáp CXN3506/MF108A:
1Thiết bị y tế: Trong ngành y tế, đặc biệt là trong các thiết bị y tế tần số cao như nội soi hoặc dụng cụ phẫu thuật, các kết nối SMP có thể được sử dụng để truyền dữ liệu hoặc tín hiệu video.
2. Truyền dữ liệu tốc độ cao: Các đầu nối SMP có thể được sử dụng trong các máy quay hoặc bộ lắp ráp cáp tốc độ cao cho các trung tâm dữ liệu, máy chủ và thiết bị mạng để truyền dữ liệu tốc độ cao.
3. Điện tử tiêu dùng: Một số thiết bị điện tử tiêu dùng cao cấp, chẳng hạn như máy ảnh kỹ thuật số, điện thoại thông minh và máy tính bảng, có thể sử dụng đầu nối SMP để kết nối tín hiệu hoặc điện.
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến Adapter Coaxial |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| N Type RF Connector |
| Bộ kết nối RF TNC |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC |
| Máy kết nối sóng milimét (mm, 2.92mm) |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs.
