Đầu nối RF gắn kết PCB Nam PCB được hàn kín kín Ổ cắm đầy đủ

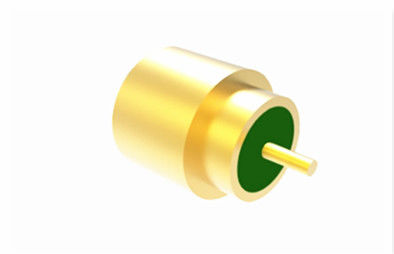

Đầu nối RF ASMP Đầu nối đực gắn PCB Hàn kín Chốt đầy đủ

ASMP là một đầu nối RF ghép mù sáng tạo, chia sẻ cùng thiết kế cấu trúc và phương pháp sử dụng như SMP. Nó có kích thước ngoài lớn hơn SMP khoảng 22%, dẫn đến tăng công suất truyền tải gần 30% đến 50%. ASMP đặc biệt phù hợp cho các kết nối bảng mạch với bảng mạch, lắp đặt mô-đun dày đặc và các ứng dụng có yêu cầu công suất cao. Đầu nối SMP đực có hai loại giao diện - chốt đầy đủ và lỗ trơn, trong khi đầu nối cái có một giao diện duy nhất tương thích với cả hai loại đầu nối đực.

Đặc trưng:

1. Ghép mù: Thiết kế của đầu nối ASMP tạo điều kiện cho việc ghép mù, cho phép kết nối dễ dàng và chính xác ngay cả trong môi trường có tầm nhìn hoặc khả năng tiếp cận hạn chế, như trên các bảng mạch dày đặc.
2. Khả năng tương thích: Mặc dù có kích thước lớn hơn, đầu nối ASMP vẫn duy trì khả năng tương thích với hệ sinh thái đầu nối SMP hiện có, cho phép tích hợp dễ dàng vào các hệ thống hiện có có thể đã sử dụng đầu nối SMP.
3. Tùy chọn giao diện: Các loại giao diện đầu nối SMP đực, chốt đầy đủ và lỗ trơn, cũng có sẵn trong ASMP, mang lại sự linh hoạt trong cấu hình ghép nối.
4. Ứng dụng bảng mạch với bảng mạch: Do thiết kế và khả năng xử lý công suất, đầu nối ASMP đặc biệt phù hợp cho các kết nối bảng mạch với bảng mạch, nơi không gian thường bị hạn chế và tín hiệu công suất cao cần được định tuyến hiệu quả.

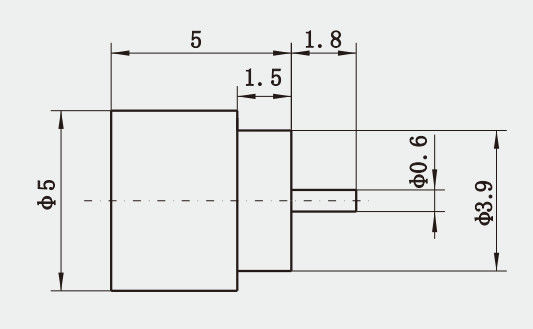

Bản vẽ phác thảo của
Đầu nối RF ASMP Đầu nối đực gắn PCB Hàn kín Chốt đầy đủ


Giới thiệu lắp đặt:



LƯU Ý:
Chúng tôi có hơn 1.000 loại bộ chuyển đổi SMP cái đực để lựa chọn, nếu sản phẩm bạn đang sử dụng không tìm thấy,
vui lòng liên hệ với chúng tôi để có danh mục đầy đủ. Kích thước tùy chỉnh được chấp nhận.
