SMA Male Stainless Steel RF Connector cho 2# Kabel bán cứng / linh hoạt
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Điểm: | Đầu nối đồng trục SMA RF | Giới tính: | Nam giới |
|---|---|---|---|
| Kháng trở: | 50Ω | Tần số: | DC ~ 18GHz |
| Độ bền: | 500 chu kỳ | Vật liệu: | Thép không gỉ |
| Màu sắc: | Mạ vàng | Kiểu dáng cơ thể: | dài |
| Làm nổi bật: | Bộ kết nối RF SMA linh hoạt,Bộ kết nối RF SMA nam thép không gỉ |
||
Đầu nối RF SMA Đực bằng Thép không gỉ cho Cáp bán cứng/linh hoạt 2#
Dòng SMA đại diện cho một loại đầu nối đồng trục RF tần số cao nhỏ gọn, được thiết kế và sản xuất theo thông số kỹ thuật MIL-C-39012. Nổi bật với kích thước nhỏ, băng thông rộng và hiệu suất điện vượt trội, đầu nối SMA được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau của thiết bị đo lường và truyền thông vi sóng. Các đầu nối hiệu suất cao do công ty chúng tôi sản xuất có khả năng hỗ trợ tần số lên đến 20GHz.
Thông số kỹ thuật:
Lưu ý: Dữ liệu cụ thể của kiểu máy dựa trên dữ liệu trong bảng thông số kỹ thuật sản phẩm.
| Đặc tính điện | |||
| Trở kháng | 50Ω | ||
| Dải tần số | DC~18GHz | ||
| Điện áp định mức | 335VRMS* | ||
| Điện áp chịu đựng điện môi | 1000VRMS* | ||
| Điện trở cách điện | ≥5000MΩ | ||
| Điện trở trung tâm | Dây dẫn trung tâm | ≤3.0mΩ | |
| Dây dẫn bên ngoài | ≤2.0mΩ | ||
| Đặc tính vật liệu & cơ học | |||
| Dây dẫn trung tâm | Đực | Hợp kim đồng Mạ vàng | |
| Cái | Đồng berili Mạ vàng | ||
| Tiếp xúc đàn hồi | Đồng berili Mạ niken | ||
| Vỏ và các bộ phận kim loại khác | Hợp kim đồng Mạ vàng | ||
| Thép không gỉ Thụ động hóa | |||
| Ống ép | Hợp kim đồng Mạ niken | ||
| Chất cách điện | PTFE | ||
| Vòng đệm | Cao su silicon | ||
| Độ bền | 500 chu kỳ | ||
| Mô-men xoắn siết chặt của kết nối | 0.79－1.13N .m | ||
Ưu điểm:
1. Kích thước nhỏ: Đầu nối SMA nổi tiếng với thiết kế nhỏ gọn, phù hợp để sử dụng trong các thiết bị điện tử có không gian hạn chế.
2. Băng thông rộng: Đầu nối SMA được thiết kế cho các kết nối RF trong các hệ thống điện tử hoạt động ở tần số lên đến 18 GHz hoặc thậm chí cao hơn, làm cho chúng có thể áp dụng cho nhiều ứng dụng tần số cao.
3. Kết nối đáng tin cậy: Chúng sử dụng phương pháp kết nối ren, đảm bảo độ ổn định và độ tin cậy của đầu nối.
Kích thước giao diện:

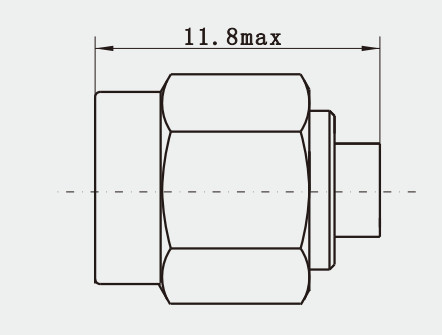

Bản vẽ phác thảo:(mm)
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Đầu nối RF SMA/SSMA |
| Đầu nối RF SMP/SSMP |
| Đầu nối RF TNC |
| Đầu nối RF loại N |
| Đầu nối RF MCX/MMCX |
| Đầu nối RF BNC Đầu nối sóng milimet (2.4mm, 2.92mm) |
| Cụm cáp RF |
| Bộ điều hợp ống dẫn sóng sang đồng trục |
| Niêm phong kín khí kim loại-thủy tinh |
| Đầu nối dòng J30J |
| Khớp xoay vi sóng |
Ứng dụng:
Do kích thước nhỏ, băng thông rộng, kết nối đáng tin cậy và các dạng đa năng, đầu nối SMA đã trở thành một thành phần không thể thiếu trong thiết bị RF và vi sóng.
Sản phẩm liên quan:
Đầu nối RF SMA Đực Mạ vàng cho Cáp bán cứng/linh hoạt 2#
| Số hiệu mẫu | Lưu ý |
| SMA-JB2D | Hàn, Ống ren có thể tháo rời |
| SMA-JB2DG | Hàn, Ống ren có thể tháo rời, Ống ren SS |
SMA Đực Mạ vàng góc phải Đầu nối RF cho Cáp bán cứng/linh hoạt 2#
| Số hiệu mẫu | Lưu ý |
| SMA-JWB2-1 | Hàn |
LƯU Ý:
Chúng tôi có hơn 10.000 loại Đầu nối SMA, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
