Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ kết nối: | SMP | Tên sản phẩm: | Đầu nối RF SMP |
|---|---|---|---|
| Giới tính: | Nam giới | Phạm vi tần số: | DC~40GHz |
| Kháng trở: | 50Ω | Thủy tinh: | 7052 7070 |
| Thân hình: | Đồng | Loại ngắt: | Giam giữ có giới hạn |
| Làm nổi bật: | PCB Mount Limited Detent RF Connector,SMP RF Connector 40GHz,Bộ kết nối đồng trục RF nam SMP |
||

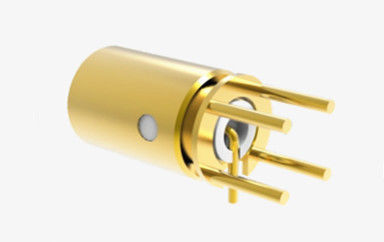

SMP Male PCB Mount Limited Detent RF Connector Depth 2.79
SMP là một đầu nối đồng trục RF siêu nhỏ với cơ chế nối đẩy hoặc snap, đáng chú ý với yếu tố hình dạng nhỏ bé, cấu trúc nhẹ,Khả năng chống động đất đặc biệtNó được thiết kế để hỗ trợ tần số lên đến 30GHz, với một số mô hình có khả năng mở rộng phạm vi này lên đến 40GHz.Các biến thể phích của SMP trình bày ba lựa chọn giao diện khác nhau: hoàn toàn thả, thả hạn chế, và lỗ trơn (bao gồm các biến thể có tính năng chống hỗ trợ). cung cấp cài đặt PCB, cài đặt cáp và tùy chọn chuyển đổi trực tuyến,Bộ kết nối này cung cấp các giải pháp kết nối tương thích phù hợp với nhiều ứng dụng như kết hợp board-to-board, thiết lập giao phối mù, và các kịch bản gắn rack và bảng, tất cả trong khi duy trì mức độ mật độ bao bì cao.SMP là một đầu nối lý tưởng cho môi trường đòi hỏi độ tin cậy và tính mô-đun cao.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤4mΩ |
| Người dẫn trung tâm | ≤ 26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Sơ vẽ chi tiết
Ứng dụng
1Thiết bị điện tử mô-đun: Các yếu tố hình thức nhỏ của các kết nối SMP làm cho chúng lý tưởng để sử dụng trong các hệ thống điện tử mô-đun nơi có nhu cầu kết nối mật độ cao.Điều này đặc biệt phổ biến trong các ngành công nghiệp như hàng không vũ trụ, phòng thủ, và thiết bị viễn thông nơi không gian là một ưu đãi.
2Ứng dụng RF / Microwave: Các đầu nối SMP thường được sử dụng trong tần số vô tuyến (RF) và ứng dụng vi sóng vì chúng có thể xử lý một phạm vi tần số rộng,từ DC đến 40 GHz hoặc cao hơnĐiều này làm cho chúng phù hợp với các hệ thống truyền thông, kết nối ăng-ten và cài đặt băng thông rộng.
3. Truyền dữ liệu tốc độ cao: Với khả năng hỗ trợ tần số cao, đầu nối SMP cũng được sử dụng trong các ứng dụng đòi hỏi truyền dữ liệu tốc độ cao,như trong thiết bị mạng và các hệ thống truyền thông kỹ thuật số khác.
Tính năng và lợi ích
| Bọc bằng vàng |
| Phép thu nhỏ |
| DC đến 40GHz |
| Kích thước nhỏ |
| Kích nối đẩy hoặc nhấp chuột |
| Hoàn toàn giải phóng, giới hạn giải phóng và trục mịn |
| PCB & đầu nối gắn cáp |
| Chọn nam và nữ, góc thẳng và góc phải |
| Phiên bản gắn cáp cho cả vật liệu cáp linh hoạt và bán cứng |
| Loại bình thường và hermetic, Flange Mount & Thread-In Mount lựa chọn |
