Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | SMP Male RF Coaxial Connector | Kháng trở: | 50ohm |
|---|---|---|---|
| giấy chứng nhận: | CE ROHS | Giới tính: | Nam/Cắm |
| Tuổi thọ: | 500Chu kỳ | Kiểu dáng cơ thể: | dài |
| Vật liệu: | Đồng | Phương pháp gắn kết: | Gắn PCB |
| Phạm vi tần số: | DC~40GHz | ||
| Làm nổi bật: | Đồng nam SMP RF Connector,RF SMP Male Limited Detent Connector,Bộ kết nối RF gắn PCB thẳng |
||

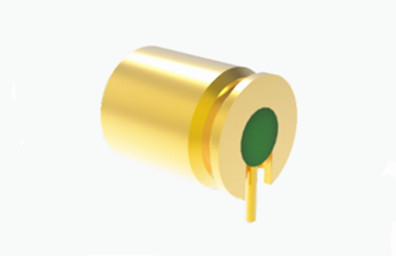

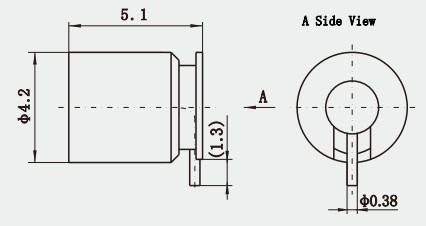

SMP Male Limited Detent RF Connector Độ sâu 2.79 RF Connector
SMP là một đầu nối đồng trục RF nhỏ gọn có thể dễ dàng được đẩy hoặc nhúng vào vị trí, cung cấp một kích thước nhỏ, thiết kế nhẹ, khả năng chống rung đặc biệt,và một phạm vi tần số hoạt động rộngNó có khả năng hoạt động lên đến 30GHz, với một số mô hình mở rộng khả năng này lên đến 40GHz.cắm của đầu nối này cung cấp ba lựa chọn giao diện khác nhau cho khả năng tương thích và linh hoạt trong các ứng dụng khác nhau.
Đặc điểm điện:
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | Bình thường≤2,5mΩ, niêm phong≤4mΩ |
| Người dẫn trung tâm | Bình thường≤6mΩ, niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Tính năng và lợi ích:
Thiết kế nhỏ gọn: Bộ kết nối SMP được thiết kế rất nhỏ gọn, làm cho nó lý tưởng để sử dụng trong các tình huống không gian hạn chế, chẳng hạn như trong thiết bị hàng không vũ trụ, quân sự và viễn thông.
Phạm vi hoạt động rộng: Bộ kết nối SMP có thể xử lý một phạm vi tần số rộng, thường từ dòng điện đồng (DC) lên đến 40 GHz, với một số biến thể thậm chí có khả năng hỗ trợ tần số cao hơn.băng thông rộng này làm cho nó phù hợp với các ứng dụng RF khác nhau, bao gồm cả những người yêu cầu truyền tín hiệu tốc độ dữ liệu cao.
Độ tin cậy cao: Với thiết kế đẩy hoặc snap-fit của nó, đầu nối SMP đảm bảo một kết nối an toàn, mạnh mẽ chống lại rung động và sốc cơ học.Tính đáng tin cậy này làm cho nó trở thành lựa chọn hàng đầu cho các ứng dụng quan trọng hoặc hiệu suất cao, nơi tính toàn vẹn tín hiệu là tối quan trọng.
Dễ cài đặt và khả năng giao phối mù: Các đầu nối SMP dễ cài đặt và có thể được ghép nối mà không cần xác nhận trực quan,Nhờ thiết kế độc đáo của chúng cung cấp một cú nhấp chuột âm thanh và phản hồi cảm giác khi các kết nối được tham gia đúng cáchTính năng này đơn giản hóa quá trình lắp ráp trong các hệ thống phức tạp.
Tùy chọn giao diện: Một số đầu nối SMP cung cấp các tùy chọn giao diện khác nhau cho phích cắm, cung cấp tính linh hoạt cho các loại kết nối khác nhau và cho phép tương thích với nhiều thiết bị hoặc hệ thống.
Đèn nhẹ: Ngoài việc nhỏ gọn, các đầu nối SMP cũng nhẹ, đó là một yếu tố quan trọng khác trong các ứng dụng mà mỗi gram đều có ý nghĩa, chẳng hạn như trong công nghệ hàng không vũ trụ.
Hiệu suất địa chấn tuyệt vời: Các đầu nối SMP được thiết kế để duy trì các kết nối điện đáng tin cậy ngay cả khi có sự hiện diện của các cú sốc và rung động cơ học đáng kể, làm cho chúng phù hợp với môi trường khắc nghiệt.
Ứng dụng:
Hệ thống truyền thông: Các kết nối SMP có thể được sử dụng trong các trạm cơ sở truyền thông không dây, truyền thông vệ tinh, hệ thống radar, truyền thông vô tuyến và nhiều hơn nữa.
Thiết bị thử nghiệm và đo lường: Các đầu nối SMP phù hợp để sử dụng trong các dụng cụ thử nghiệm RF, thử nghiệm thiết bị vi sóng, máy phát tín hiệu và các ứng dụng khác.
Ngành công nghiệp ô tô: Các kết nối SMP có thể được sử dụng trong radar ô tô, truyền thông trong xe, hệ thống định vị và các ứng dụng ô tô khác.
Danh mục sản phẩm:
| Bộ điều hợp RF |
| Hướng dẫn sóng đến Adapter Coaxial |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Các bộ sưu tập cáp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| MCX/MMCX RF Connector |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| Bộ kết nối RF BNC Bộ kết nối sóng milimét (2.4mm, 2.92mm) |
Chi tiết bao bì:
* Thẻ tiêu chuẩn
* Theo yêu cầu của khách hàng
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs.
