| Tên sản phẩm: | Bộ chuyển đổi SMP từ Nam sang Nam | Kháng trở: | 50ohm |
|---|---|---|---|
| Vật liệu cơ thể: | Đồng | Màu sắc: | Mạ vàng |
| Giới tính: | Nam thành Nam | Loại: | Bộ điều hợp SMP |
| Các loại khác: | kín | ||
| Làm nổi bật: | Kết nối bộ điều hợp RF từ nam đến nam,Bộ kết nối bộ điều hợp RF SMP hermetic |
||

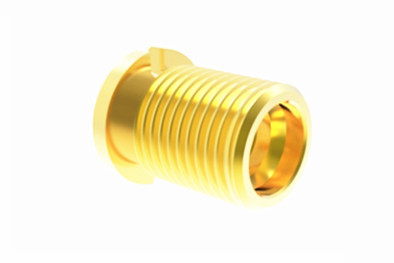

Dòng SMP Hermetic hiệu suất cao: Kết nối bộ điều hợp RF từ nam đến nam để kết nối thiết bị liền mạch
SMP RF Connector giới thiệu
SMP là một bộ chuyển đổi kết nối đồng trục RF nhỏ gọn, có thiết kế nhẹ, kết nối đồng trục RF nhỏ.Hiệu suất địa chấn tuyệt vời, và băng thông hoạt động rộng. Nó có một phạm vi tần số hoạt động lên đến 30GHz (các đầu nối SMP hiệu suất cao của chúng tôi có thể đạt đến 40GHz), và cắm có ba tùy chọn giao diện:giảm hạn chếCác hình thức giao diện khác nhau này có thể chứa các chuyển động trục hoặc trục cần thiết cho sự kết hợp mù trong băng thông rộng với các máy kết nối băng thông rộng.SMP là lý tưởng để sử dụng trong các thiết bị đòi hỏi độ tin cậy cao và cường độ mô-đun.
| Thông số kỹ thuật chung cho bộ điều hợp kết nối SMP | ||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 40GHz
|
|||
|
Điện áp định số
|
170VRMS ((trên mực nước biển)
|
|||
|
Dây điện tử điện áp kháng cự
|
500VRMS ((ở mực nước biển)
|
|||
|
Kháng cách nhiệt
|
≥2000MΩ
|
|||
|
|
Máy dẫn bên ngoài
|
bình thường≤2,5mΩ, kín kín ≤4mΩ
|
||
|
Người dẫn trung tâm
|
bình thường≤6mΩ, kín kín ≤26mΩ
|
|||
| Phạm vi tần số | DC ~ 18GHz | 18~26,5GHz | 26.5 ~ 40GHz | |
| VSWR cho đầu nối thẳng |
≤1.25
|
≤1.3 | ≤1.5 | |
| VSWR cho đầu nối thiên thần bên phải | ≤1.3 | |||
| VSWR cho bộ điều hợp | ≤1.2 | ≤1.3 | ≤1.5 | |
| Trình điều khiển trung tâm | Nam giới |
Sn-P đồng
|
Bọc bằng vàng | |
| Đàn bà |
Beryllium đồng
|
Bọc bằng vàng | ||
|
Giao tiếp đàn hồi
|
Beryllium đồng
|
Bọc bằng vàng | ||
|
Vỏ và các bộ phận kim loại khác
|
đồng mạ vàng, thép không gỉ thụ động
|
|||
|
Máy cách nhiệt
|
Tấm nghiền thủy tinh/PTFE/PEI
|
|||
|
Tỷ lệ rò rỉ cho
đầu nối kín kín
|
1.01325×10-3 Pa·cm3 /s
|
|||

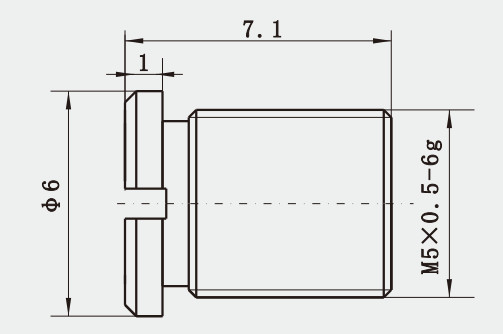

Đơn vị: mm
Khung bản vẽ của
Dòng SMP Hermetic hiệu suất cao: Kết nối bộ điều hợp RF từ nam đến nam để kết nối thiết bị liền mạch
Ứng dụng:
Bộ chuyển đổi SMP là một loại kết nối đồng trục RF mù mới cung cấp một giải pháp lý tưởng cho các cài đặt mô-đun, chuyên sâu.có khả năng hoạt động lên đến DC ~ 40GHzGiao diện SMP có hai hình thức: một là giao diện cực nhỏ với tỷ lệ tương tự như đầu nối MMCX, và một là giao diện SMA thông thường.Cả hai giao diện đều có thể hoạt động ở tần số lên đến 40GHz, cung cấp một phương pháp kết nối đẩy và snap-fit.
Lưu ý:
Chúng tôi có hơn 1.000 loạiBộ điều hợp nam nữ SMPđể lựa chọn, nếu sản phẩm bạn đang sử dụng không được tìm thấy,
Xin vui lòng liên hệ với chúng tôi để có được danh mục đầy đủ.
Nhóm sản phẩm:
1Các đầu nối RF, bộ điều hợp (DC đến 110GHz)
2. RF & Đường dẫn sóng cáp
3. Đường dẫn sóng đến Adapter Coax
4. Kết nối tích hợp (RF & DC)
5. Micro Rectangular Connector ((J30J,Micro D-sub)
6. Kính-với kim loại Hermetic Seal, tiêu đề, Feedtru ((RF & DC)
7. Microwave Rotary Joints
8. Sản phẩm ODM
