Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối BNC RF | mạ: | mạ niken |
|---|---|---|---|
| Độ bền: | 500 chu kỳ | Tài liệu liên hệ: | Đồng Thau, BeCu |
| Vật liệu: | Đồng | Tiêu chuẩn thiết kế:: | IEC 60169-8 |
| Loại: | dài | Giới tính: | nữ giới |
| Làm nổi bật: | Máy kết nối RF loại Crimp chống nước,Bộ kết nối loại chốt chốt,Bộ kết nối kiểu BNC Crimp |
||

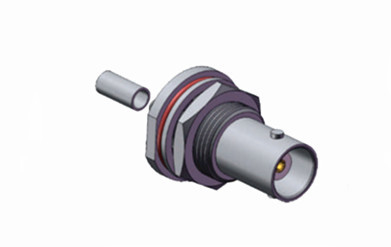

Đảm bảo kết nối RF đáng tin cậy trong môi trường ẩm ướt với BNC Waterproof Female Bulkhead Crimp Type Connector
Kết nối BNC, còn được gọi là kết nối Bayonet NeillThe BNC kết nối, còn được gọi là kết nối Bayonet Neill-Concelman, là một kết nối RF kết nối / ngắt kết nối nhanh, nhỏ được sử dụng cho cáp đồng trục.Nó có hai đinh đao trên các kết nối nữ có thể được kết hợp với chỉ một phần tư xoay của đinh nốiCác đầu nối BNC là lý tưởng để kết thúc các cáp đồng trục nhỏ đến nhỏ như RG-58, 59, đến RG-179, RG-316.và các thiết bị điện tử tần số vô tuyến khác, thiết bị thử nghiệm, tín hiệu video, và từng là một đầu nối phổ biến cho mạng máy tính 10BASE2.Các đầu nối BNC được thiết kế để phù hợp với trở kháng đặc trưng của cáp ở mức 50 Ohm hoặc 75 OhmChúng hoạt động tốt trong các ứng dụng tần số vi sóng thấp hơn như màn hình, LAN, thiết bị viễn thông và thiết bị thử nghiệm.Các kết nối BNC có một kết nối cấu trúc bayonet cho giao phối và đã được phát triển theo MIL-C-39012/16-24l. Nó có thể được trao đổi với các đầu nối cùng loại từ nước ngoài, cho phép kết nối và tháo nhanh. Nó được sử dụng để kết nối cáp đồng trục trong thiết bị và dụng cụ vô tuyến.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50 Ohm | |
| Phạm vi tần số | DC ~ 4GHz | |
| Điện áp định số | 500 VRMS (mực nước biển tối đa) | |
| Dây điện tử điện áp kháng cự | 1500 VRMS (mực nước biển tối đa) | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Kháng tiếp xúc | Máy dẫn bên ngoài | ≤ 2,0mOhm |
| Người dẫn trung tâm | ≤ 0,5mOhm | |
| VSMR | ≤1.3 | |
Chi tiết sản phẩm:
| Tính chất vật liệu và cơ khí | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc bằng vàng |
| Phụ nữ/Socket | Sn-P đồng | Bọc bằng vàng | |
| Liên hệ khả năng phục hồi | Đồng Beryllium | Bọc niken | |
| Shell / Nhà chứa | Đồng, thép không gỉ | Bọc niken | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500 chu kỳ | ||
| Phù hợp với RoHS | Vâng. |
| Chu kỳ giao phối | 500 Chu kỳ |
| Lưu giữ liên lạc | 10N phút |
| Lưu giữ cáp | 100N phút |
| Năng lực giao phối | 0.58N tối đa |
| Lực giải ly | 0.6 N tối đa |
Thông số kỹ thuật môi trường:
| Nhiệt độ hoạt động | -45 đến +155 độ C |
| Đánh giá IP (Đối hợp) | IP67 |
Đặc điểm:
Giá cả phải chăng và chất lượng cao.
Hiệu suất băng thông rộng với phản xạ thấp từ DC đến 4GHz.
Kháng của 50 Ohm.
Nhanh chóng và dễ dàng snap-on giao phối để lắp đặt nhanh chóng.
Tương thích với nhiều loại cáp đồng trục RG linh hoạt bán cứng.
Các đầu nối BNC có sẵn trong các phiên bản thẳng, góc phải, vách ngăn, bảng 2 lỗ, bảng 4 lỗ hoặc không gắn.
Có thể được gắn vào các cáp tiêu chuẩn công nghiệp và được sử dụng như một thiết bị bảng mạch in.
Đảm bảo hiệu suất nhất quán.
Ứng dụng:
* Máy tính / LAN
* Radio/CCTV
* băng thông rộng
* Thiết bị
* ăng-ten
* Truyền thông
* Máy tính
* Máy modem cáp tốc độ cao
* Truyền hình
* Hệ thống video
* Ô tô
* Truyền thông
* Ngành công nghiệp không dây
* Thiết bị đo
* Trạm cơ sở
Lưu ý:
Chúng tôi có hơn 10.000 loại sản phẩm kết nối liên kết (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Nếu đầu nối bạn đang sử dụng không được tìm thấy,xin vui lòng liên hệ với chúng tôi với chi tiết của bạn.
