Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bộ kết nối: | SMP | Tên sản phẩm: | Đầu nối bịt kín SMP Male Limited Detent |
|---|---|---|---|
| Giới tính: | Nam giới | Phạm vi tần số: | DC~40GHz |
| Kháng trở: | 50Ω | Vật liệu vỏ: | Kovar 4j29 |
| Thủy tinh: | 7052 7070 | ẩn dật: | ≤1,01325*10^-3 Pa.cm^3/s |
| Làm nổi bật: | Bộ kết nối RF nam giới hạn,Máy kết nối RF nam PCB Mount,Bộ kết nối đồng trục RF SMP |
||

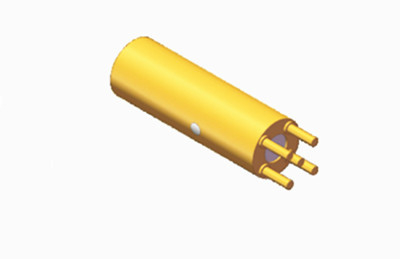

SMP Series Male PCB Mount RF Connector Limited Detent Connector cho hiệu suất tối đa
Bộ kết nối RF gắn trên PCB nam SMP Series là một bộ kết nối đồng trục RF nhỏ gọn, đặc trưng bởi kích thước nhỏ, thiết kế nhẹ, hiệu suất địa chấn tuyệt vời,và băng thông hoạt động rộng. Nó hoạt động lên đến 30GHz ((sản phẩm kết nối SMP của chúng tôi có thể đạt đến 40GHz) và cung cấp ba hình thức giao diện - hoàn toàn giải phóng, giới hạn giải phóng, và trục trơn (bao gồm cả phanh).cáp gắn, và bộ chuyển đổi trong loạt, nó cung cấp một giải pháp kết nối cho các ứng dụng board-to-board, blind mate và rack-and-panel trong khi duy trì mật độ gói.Lý tưởng cho các cài đặt chuyên sâu mô-đun có độ tin cậy cao.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤4mΩ |
| Người dẫn trung tâm | ≤ 26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Sơ vẽ chi tiết
Ứng dụng
- Ống sóng
- băng thông rộng.
- Truyền thông
- Thiết bị
- Các ăng-ten phased array
- Kết nối giữa các máy bay
Tính năng và lợi ích
| Bọc bằng vàng |
| Phép thu nhỏ |
| DC đến 40GHz |
| Kích thước nhỏ |
| Kích nối đẩy hoặc nhấp chuột |
| Hoàn toàn giải phóng, giới hạn giải phóng và trục mịn |
| PCB & đầu nối gắn cáp |
| Chọn nam và nữ, góc thẳng và góc phải |
| Phiên bản gắn cáp cho cả vật liệu cáp linh hoạt và bán cứng |
| Loại bình thường và hermetic, Flange Mount & Thread-In Mount lựa chọn |
