Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối nữ SMP | Phạm vi tần số: | DC~40GHz |
|---|---|---|---|
| Kháng trở: | 50Ω | Dòng kết nối: | SMP |
| Giới tính: | nữ giới | Vật liệu vỏ: | Kovar 4j29 |
| thủy tinh: | 7052 7070 | ẩn dật: | ≤1,01325*10-3 Pa.cm3/s |
| Điểm nổi bật: | Bộ kết nối RF ổ cắm micro dài,Bộ kết nối RF 2 lỗ,RF Coaxial Connector nữ |
||

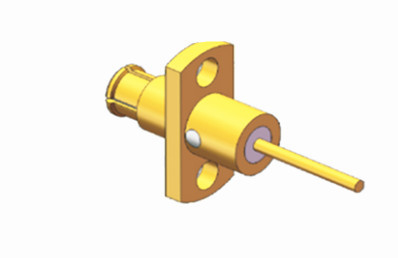

Nâng cấp kết nối RF của bạn với SMP Female 2 lỗ Flange và Long Microstrip Socket của chúng tôi - Độ chính xác, độ tin cậy
SMP là một đầu nối đồng trục RF nhỏ gọn có kích thước nhỏ, thiết kế nhẹ, hiệu suất địa chấn tuyệt vời và băng thông hoạt động rộng.Tần số hoạt động của nó có thể đạt đến 30GHz (sản phẩm kết nối SMP của chúng tôi thậm chí có thể đạt được 40GHz), và phích cắm cung cấp ba hình thức giao diện: hoàn toàn giải phóng, giới hạn giải phóng, và trượt trơn (bao gồm cả phanh).SMP cung cấp một giải pháp kết nối cho board-to-boardNó phù hợp với các cài đặt chuyên sâu mô-đun độ tin cậy cao.
Thông số kỹ thuật
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | ≤4mΩ |
| Người dẫn trung tâm | ≤ 26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Sơ vẽ chi tiết
Tính năng và lợi ích
| Bọc bằng vàng |
| Phép thu nhỏ |
| DC đến 40 GHz |
| Kích thước nhỏ |
| Kích nối đẩy hoặc nhấp chuột |
| Hoàn toàn giải phóng, giới hạn giải phóng và trục mịn |
| PCB & đầu nối gắn cáp |
| Chọn nam và nữ, góc thẳng và góc phải |
| Phiên bản gắn cáp cho cả cáp linh hoạt và bán cứng |
| Loại bình thường và hermetic, Flange Mount & Thread-In Mount lựa chọn |
Ứng dụng
Kết nối SMP có nhiều ứng dụng trong ăng-ten, kết nối broadSMP có nhiều ứng dụng trong ăng-ten, lắp đặt thiết bị băng thông rộng, thử nghiệm và đo lường,máy tính lượng tửDo các đặc điểm độc đáo của nó, các đầu nối SMP đã trở thành một công cụ quan trọng để thúc đẩy bao bì dày đặc trong các ứng dụng RF / vi sóng.
