Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục SMP RF | Giấy chứng nhận: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Tuổi thọ: | 500 chu kỳ | Giới tính: | Nam/Cắm |
| Kiểu dáng cơ thể: | Thẳng/Góc phải | Vật liệu: | Thép không gỉ |
| Phương pháp gắn kết: | gắn mặt bích | mạ: | thụ động |
| thiếu suy nghĩ: | 50ohm | ||
| Làm nổi bật: | Cáp kết nối RF bề mặt cong cách nhiệt,4 lỗ RF Connector,Stainless Steel SMP RF Male Connector |
||

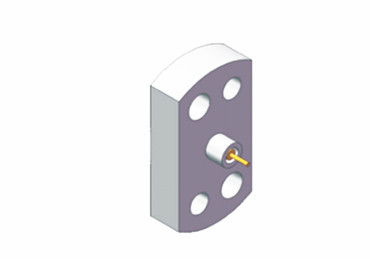

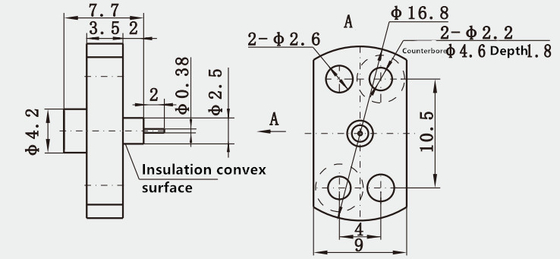

Durable Male SMP Stainless Steel 4 lỗ Flange Mount RF Connector với bề mặt tráng cách nhiệt
Giao diện SMP là một đầu nối yếu tố hình thức nhỏ có kích thước giống như đầu nối MMCX, nhưng nó có dải tần số rộng hơn DC đến 40 GHz.Dòng kết nối liên kết SMP sử dụng các bộ điều hợp nữ sang nữ nổi (thường được gọi là viên đạn) cho các bảng xếp chồng với các đầu nối PCB nam SMPCấu trúc và khả năng chịu được sự sai lệch trong cả hai hướng trục và trục cho phép các giải pháp kết nối mù.Nó thường được sử dụng trong các mô-đun đồng trục tần số cao nhỏ gọn.
Kích cắm được thiết kế theo tiêu chuẩn MIL-STD-348 của ngành công nghiệp. Nó có dải tần số DC đến 40GHz và được làm bằng thép không gỉ bọc vàng và thụ động.Các nối có thể là hoặc đẩy trên hoặc kiểu snapNgoài ra còn có các lựa chọn cho các loại con và phụ nữ kết nối, cũng như các phiên bản góc thẳng và góc phải.với tùy chọn gắn flange và gắn thread-in. Cắm có ba hình thức giao diện: hoàn toàn giải phóng, giới hạn giải phóng, và trơn tru (bao gồm cả những người có phanh).
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Phản kháng trung tâm | Máy dẫn bên ngoài | Bình thường≤2,5mΩ, niêm phong≤4mΩ |
| Người dẫn trung tâm | Bình thường≤6mΩ, niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Các cắm thép không gỉ SMP là các đầu nối cáp đồng trục có thể cắm micro có độ che chắn cao phù hợp cho các ứng dụng lên đến 40GHz.Các đầu nối SMP (Super Miniature Push-On) cung cấp các loại đẩy hoặc snap-in để dễ dàng lắp đặtCác kết nối SMP thường được làm bằng thép không gỉ, đồng beryllium và vật liệu PTFE, cung cấp độ bền và độ tin cậy tuyệt vời.
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến Adapter Coaxial |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| N Type RF Connector |
| Bộ kết nối RF TNC |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC |
| Máy kết nối sóng milimet (mm, 2.92mm) |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs.
