Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục SMP RF | Giấy chứng nhận: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Tuổi thọ: | 500 chu kỳ | Giới tính: | Nam/Cắm |
| Kiểu dáng cơ thể: | Thẳng/Góc phải | Vật liệu: | Đồng |
| Phương pháp gắn kết: | gắn mặt bích | mạ: | Mạ vàng |
| thiếu suy nghĩ: | 50ohm | ||
| Điểm nổi bật: | Kết nối RF bề mặt tròn cách nhiệt dài,2 lỗ SMP đầu nối nam,50Ohm Plug SMP RF Connector |
||

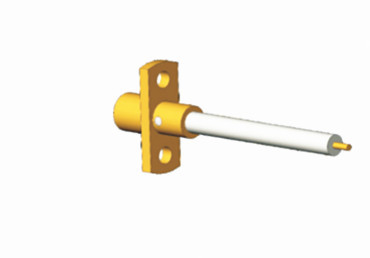

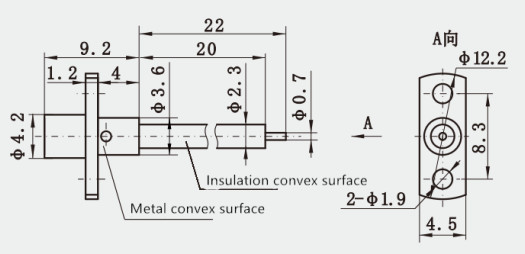

SMP Nam 2 lỗ Flange Mount với Long cách nhiệt bề mặt hình tròn 50Ohm Plug
Giao diện SMP là một đầu nối nhỏ gọn phù hợp với kích thước của đầu nối MMCX, nhưng hỗ trợ dải tần số từ DC đến 40 GHz.Dòng kết nối liên kết SMP sử dụng bộ điều hợp nữ sang nữ nổi (thường được gọi là viên đạn) cho các bảng xếp chồng với các đầu nối PCB nam SMPThiết kế mạnh mẽ này và khả năng chống lại sự sai trật trần đường tâm và trục cho phép giải pháp kết nối mù. Nó thường được sử dụng trong các mô-đun đồng trục tần số cao thu nhỏ,cung cấp một giải pháp kết nối đáng tin cậy và hiệu quả cho các ứng dụng khác nhau.
Kết nối được thiết kế theo tiêu chuẩn công nghiệp MIL-STD-348. Nó có dải tần số DC đến 40GHz và được làm bằng thép không gỉ bọc vàng và thụ động.Các đầu nối có thể được kết nối thông qua đẩy-on hoặc snap nối, và cung cấp các tùy chọn nam và nữ, cũng như các lựa chọn góc thẳng và góc phải. Ngoài ra, nó cung cấp các loại bình thường và niêm phong hermetic, với các tùy chọn gắn sợi và sợi.Mẫu giao diện phích cắm bao gồm giải phóng đầy đủ, hạn chế giải phóng, và lỗ trơn tru (bao gồm cả phanh).
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 40GHz | |
| Điện áp định số | 170VRMS* | |
| Kháng cách nhiệt | ≥2000MΩ | |
| Dây điện tử điện áp kháng cự | 500VRMS* | |
|
Phản kháng trung tâm |
Máy dẫn bên ngoài | Bình thường≤2,5mΩ, niêm phong≤4mΩ |
| Người dẫn trung tâm | Bình thường≤6mΩ, niêm phong≤26mΩ | |
| VSWR | ≤1.3 | |
| Tính chất vật liệu và cơ khí | ||
| Trình điều khiển trung tâm | Nam giới | Sn-P Đồng, bọc vàng |
| Đàn bà | Đồng Beryllium, bọc vàng | |
| Giao tiếp đàn hồi | Đồng Beryllium | Bọc bằng vàng |
| Vỏ và các bộ phận kim loại khác | Đồng Thép không gỉ | Bọc vàng Passivation |
| Máy cách nhiệt | Tấm nghiền thủy tinh/PTFE/PEI | |
| Tỷ lệ rò rỉ sản phẩm kín | 1.01325×10-3Pa·cm3/s | |
Ứng dụng
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| N Type RF Connector |
| Bộ kết nối RF TNC |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC |
| Máy kết nối sóng milimet (mm, 2.92mm) |
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, Nếu bạn không thấy bộ sưu tập cáp bạn cần chúng tôi có thể thiết kế và sản xuất một để đáp ứng các thông số kỹ thuật độc đáo của bạn!
