Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu cơ thể: | Đồng | Kháng trở: | 50ohm |
|---|---|---|---|
| Màu sắc: | Mạ vàng | Kiểu dáng cơ thể: | dài |
| Loại: | Bộ chuyển đổi RF nữ SMP | lực lượng tham gia: | Tối đa 45N |
| lực lượng giải phóng: | 9N phút | Độ bền: | 500 chu kỳ |
| Nhiệt độ hoạt động: | -55 đến +125°C | ||
| Điểm nổi bật: | Phương tiện kết nối ổ cắm RF,SMP phụ nữ RF Socket Connector,Bộ kết nối RF SMP nhỏ gọn |
||

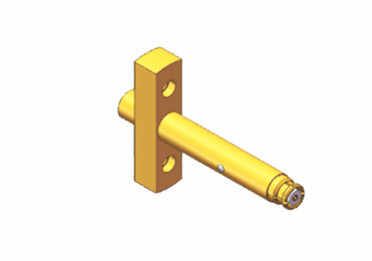

Hiệu suất vượt trội SMP Phụ nữ 2 lỗ Flange Mount RF Socket Connector: Đáng tin cậy, nhỏ gọn và chất lượng cao
SMP là một đầu nối đồng trục RF nhỏ có kích thước nhỏ, thiết kế nhẹ và khả năng kháng động đất vượt trội.Nó có một phạm vi tần số hoạt động rộng đến 30GHz (với đầu nối SMP hiệu suất cao của chúng tôi, tần số có thể đạt đến 40GHz). Cụm có ba hình thức giao diện: hoàn toàn giải phóng, giải phóng giới hạn và lỗ trơn (bao gồm cả găng tay bắt)Các hình thức giao diện khác nhau này được thiết kế để phù hợp với chuyển động trục hoặc trục cần thiết cho giao phối mù trong các ứng dụng ghép kết nối băng thông rộng.
Bộ kết nối SMP là một giải pháp lý tưởng cho các thiết bị tích hợp mô-đun độ tin cậy cao, cung cấp kết nối đáng tin cậy trong một yếu tố hình thức nhỏ gọn.
| Thông số kỹ thuật chung cho bộ điều hợp kết nối SMP | ||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC ~ 40GHz
|
|||
|
Điện áp định số
|
170VRMS ((trên mực nước biển)
|
|||
|
Dây điện tử điện áp kháng cự
|
500VRMS ((ở mực nước biển)
|
|||
|
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
|
|
Máy dẫn bên ngoài
|
bình thường≤2,5mΩ, kín kín ≤4mΩ
|
||
|
Người dẫn trung tâm
|
bình thường≤6mΩ, kín kín ≤26mΩ
|
|||
| Phạm vi tần số | DC ~ 18GHz | 18~26,5GHz | 26.5 ~ 40GHz | |
| VSWR cho đầu nối thẳng |
≤1.25
|
≤1.3 | ≤1.4 | |
| VSWR cho đầu nối thiên thần bên phải | ≤1.3 | |||
| VSWR cho bộ điều hợp | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR khác | ≤1.3 | |||
| Trình điều khiển trung tâm | Nam giới |
Tin Phosphor Bronze/Kovar Alloy
|
Bọc bằng vàng | |
| Đàn bà |
Beryllium đồng
|
Bọc bằng vàng | ||
|
Giao tiếp đàn hồi
|
Beryllium đồng
|
Bọc bằng vàng | ||
|
Vỏ và các bộ phận kim loại khác
|
đồng / đồng beryllium / đồng Kovar / đồng đồng đồng / thép không gỉ thụ động
|
|||
|
Máy cách nhiệt
|
Tấm nghiền thủy tinh/PTFE/PEI
|
|||
|
Tỷ lệ rò rỉ cho
đầu nối kín kín
|
1.01325×10-3 Pa·cm3 /s
|
|||
Đặc điểm:

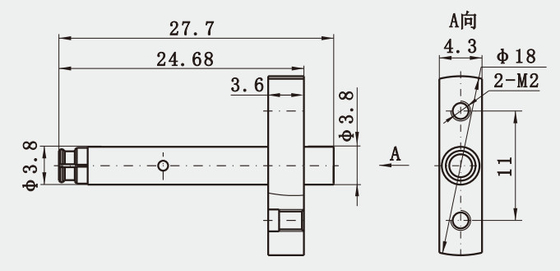

Khung bản vẽ của
Hiệu suất vượt trội SMP Phụ nữ 2 lỗ Flange Mount RF Socket Connector: Đáng tin cậy, nhỏ gọn và chất lượng cao
Cài đặt giới thiệu:
Lưu ý:
Chúng tôi có hơn 1.000 loạiBộ điều hợp nam nữ SMPđể lựa chọn, nếu sản phẩm bạn đang sử dụng không được tìm thấy,
Xin vui lòng liên hệ với chúng tôi để có được danh mục đầy đủ.
Nhóm sản phẩm:
1Các đầu nối RF, bộ điều hợp (DC đến 110GHz)
2. RF & Đường dẫn sóng cáp
3. Đường dẫn sóng đến Adapter Coax
4. Kết nối tích hợp (RF & DC)
5. Micro Rectangular Connector ((J30J,Micro D-sub)
6. Kính-với kim loại Hermetic Seal, tiêu đề, Feedtru ((RF & DC)
7. Microwave Rotary Joints
8. Sản phẩm ODM
