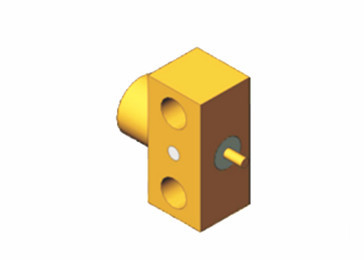

SMP loại đàn ông Flange Mount Full Detent RF Connector với hiệu suất và độ tin cậy vượt trội

SMP Type Male Flange Mount Full Detent RF Connector With Superior Performance And Reliability
SMP Type Male Flange Mount Full Detent RF Connector With Superior Performance And Reliability SMP Type Male Flange Mount Full Detent RF Connector With Superior Performance And Reliability

Hình ảnh lớn :  SMP loại đàn ông Flange Mount Full Detent RF Connector với hiệu suất và độ tin cậy vượt trội Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ELT (Elite)
Chứng nhận: CE ROHS ISO-9001-2015
Số mô hình: SMP-JFD55G-F
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 cái
Giá bán: Negotiable
chi tiết đóng gói: Thùng tiêu chuẩn xuất khẩu
Thời gian giao hàng: Trong vòng 3 tuần
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây, L/C
Khả năng cung cấp: 1000000 chiếc mỗi tháng
Chi tiết sản phẩm
Tên sản phẩm: Đầu nối đồng trục SMP RF Kháng trở: 50Ω
Giấy chứng nhận: CE ROHS ISO-9001-2015 Độ bền: 500 chu kỳ
Giới tính: nữ giới Kiểu dáng cơ thể: dài
Vật liệu: Đồng Phương pháp gắn kết: gắn mặt bích
mạ: Mạ vàng
Điểm nổi bật:

Bộ kết nối RF loại SMP

,

Bộ kết nối RF SMP Full Detent

,

Phương tiện kết nối RF nam

Bộ kết nối RF Full Detent với hiệu suất và độ tin cậy vượt trội



SMP RF Connector giới thiệu

Giao diện SMP là một đầu nối nhỏ gọn, có kích thước tương tự như đầu nối MMCX, nhưng với phạm vi tần số rộng hơn từ DC đến 40Ghz.Dòng kết nối liên kết SMP sử dụng các bộ điều hợp nữ sang nữ nổi (thường được gọi là viên đạn) cho các bảng xếp chồng với các đầu nối PCB nam SMPThiết kế mạnh mẽ này và khả năng xử lý sự sai lệch trong cả hai hướng trục và trục làm cho nó phù hợp cho các ứng dụng kết nối mù.Nó được sử dụng rộng rãi trong mô-đun đồng trục tần số cao thu nhỏ.

Tính năng và lợi ích

  • Phạm vi tần số: DC - 40GHz
  • Tiêu chuẩn ngành theo MIL-STD-348
  • Thép không gỉ bọc vàng và thụ động
  • Kích nối đẩy hoặc nhấp chuột
  • Chọn nam và nữ, góc thẳng và góc phải
  • Loại bình thường và niêm phong kín Phương tiện gắn flange & Thread-In Mount lựa chọn
  • Cụm có ba hình thức giao diện - khử đầy đủ, khử hạn chế và lỗ trơn (bao gồm cả phanh).
  • Kết nối tùy chỉnh có sẵn

Thông số kỹ thuật

Đặc điểm điện
Kháng trở 50Ω
Phạm vi tần số DC ~ 40GHz
Điện áp định số 170VRMS*
Dây điện tử điện áp kháng cự 500VRMS*
Kháng cách nhiệt ≥2000MΩ
Phản kháng trung tâm Máy dẫn bên ngoài Bình thường≤2,5mΩ, niêm phong≤4mΩ
  Người dẫn trung tâm Bình thường≤6mΩ, niêm phong≤26mΩ
VSWR ≤1.3
Tính chất vật liệu và cơ khí
Trình điều khiển trung tâm Nam giới Sn-P Đồng, bọc vàng
  Đàn bà Đồng Beryllium, bọc vàng
Giao tiếp đàn hồi Đồng Beryllium Bọc bằng vàng
Vỏ và các bộ phận kim loại khác Đồng Thép không gỉ Bọc vàng Passivation
Máy cách nhiệt Tấm nghiền thủy tinh/PTFE/PEI
Tỷ lệ rò rỉ sản phẩm kín 1.01325×10-3Pa·cm3/s

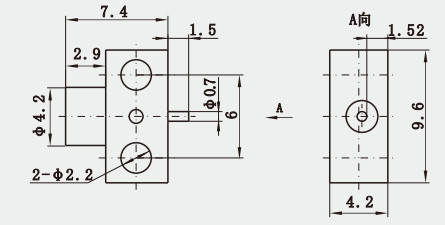

Hình vẽ chi tiết

Bộ kết nối RF Full Detent với hiệu suất và độ tin cậy vượt trội:

SMP loại đàn ông Flange Mount Full Detent RF Connector với hiệu suất và độ tin cậy vượt trội 0

Ứng dụng:

Thử nghiệm và đo lường: Các đầu nối đồng trục RF có các ứng dụng quan trọng trong các thiết bị thử nghiệm và đo lường khác nhau như máy phân tích mạng, máy phân tích phổ và máy tạo tín hiệu.Chúng được sử dụng để kết nối các thiết bị với thiết bị đang được thử nghiệm để truyền tín hiệu và đo chính xác.

Danh mục sản phẩm:

Các bộ sưu tập cáp RF
Hướng dẫn sóng đến Adapter Coaxial
Các niêm phong hermetic thủy tinh-kim loại
Bộ kết nối dòng J30J
Các khớp quay vi sóng
Bộ điều hợp RF
Bộ kết nối RF SMA/SSMA
Bộ kết nối RF SMP/SSMP
N Type RF Connector
Bộ kết nối RF TNC
MCX/MMCX RF Connector
Bộ kết nối RF BNC
Máy kết nối sóng milimet (mm, 2.92mm)


Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn
