Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu cơ thể: | Thau | trở kháng: | 50 Ôm |
|---|---|---|---|
| Màu: | Mạ vàng | Kiểu dáng cơ thể: | Góc phải |
| Loại: | Bộ điều hợp RF nam SMP | Phương pháp gắn kết: | người bạn mù |
| lực lượng tham gia: | Tối đa 45N | lực lượng giải phóng: | 9N phút |
| Làm nổi bật: | 2.79 SMP Đèn góc phải nam,Giao diện Hermetic Bore mịn,SMP Đinh góc phải nam |
||
SMP Male Right Angle Pin Smooth Bore Hermetic Giao diện Độ sâu 2,79
Đầu nối SMP RF có giao diện thu nhỏ tương tự như đầu nối MMCX nhưng cung cấp dải tần từ DC đến 40 GHz.Các đầu nối thu nhỏ SMP thường được sử dụng trong các mô-đun đồng trục tần số cao thu nhỏ và đã được chứng minh rõ ràng, mang lại mức độ linh hoạt cao trong dung sai căn chỉnh.Nó được cung cấp ở cả hai kiểu kết nối đẩy và gắn vào, có sẵn trong một cặp kết nối cáp với bo mạch, mặt phích cắm có thể được cung cấp theo góc vuông hoặc thẳng với khả năng kết thúc tới 0,047” hoặc 0,086”, bán -cứng nhắc hoặc phù hợp dỗ.Đầu nối Xi'an Elite Electronic SMP phù hợp với nhiều loại ứng dụng bo mạch và cáp với bo mạch lên đến 40 GHz.
| Thông số kỹ thuật chung cho Bộ điều hợp đầu nối SMP | ||||
|
trở kháng
|
50Ω
|
|||
|
Dải tần số
|
DC~40GHz
|
|||
|
Điện áp định mức
|
170VRMS (ở mực nước biển)
|
|||
|
Điện môi Điện trở
|
500VRMS (trên biển)
|
|||
|
Vật liệu chống điện
|
≥5000MΩ
|
|||
|
|
dây dẫn bên ngoài
|
bình thường≤2,5mΩ, hàn kín ≤4mΩ
|
||
|
dây dẫn trung tâm
|
bình thường≤6mΩ, hàn kín ≤26mΩ
|
|||
| Dải tần số | DC ~ 18GHz | 18~26.5GHz | 26,5~40GHz | |
| VSWR cho đầu nối thẳng |
≤1,25
|
≤1,3 | ≤1,4 | |
| VSWR cho đầu nối thiên thần bên phải | ≤1,3 | |||
| VSWR cho bộ điều hợp | ≤1,25 | ≤1,3 | ≤1,4 | |
| VSWR khác | ≤1,3 | |||
| dây dẫn trung tâm | Nam giới |
Hợp kim thiếc/đồng phốt pho thiếc
|
mạ vàng | |
| Giống cái |
đồng berili
|
mạ vàng | ||
|
Liên hệ đàn hồi
|
đồng berili
|
mạ vàng | ||
|
Vỏ và các bộ phận kim loại khác
|
đồng thau / đồng berili / hợp kim Kovar / hợp kim đồng, thép không gỉ thụ động
|
|||
|
chất cách điện
|
thiêu kết thủy tinh/PTFE/PEI
|
|||
|
Tỷ lệ rò rỉ cho
đầu nối kín
|
1,01325×10-3 Pa·cm3 /s
|
|||
Đặc trưng:
* Khả năng chịu được lệch tâm/trục
* Các cấu hình đầu nối cáp, có thể thay thế tại hiện trường, đầu đạn, kín và cáp
* Trình kết nối tùy chỉnh có sẵn

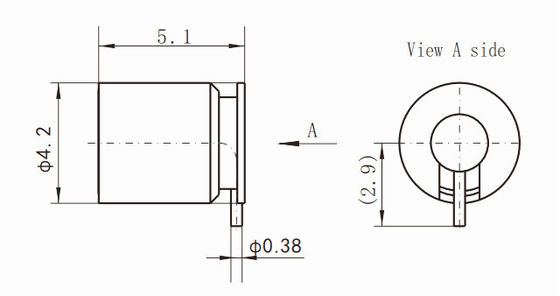

Bản vẽ phác thảo của
SMP Male Right Angle Pin Smooth Bore Hermetic Giao diện Độ sâu 2,79
Các đầu nối kín SMP có liên quan
1.
| SMP(M)-JHD1-JH | Nam giới hạn giam giữ | Liên kết kín, theo chu vi Độ sâu giao diện 2,79 |
2.
| SMP(M)-JHD160-JH | Nam giới hạn giam giữ | Kín, độ sâu giao diện 18 có thể kết dính |
3.
| SMP(M)-JHD199-JH | Nam giới hạn giam giữ | Kín, Độ sâu giao diện 1.7 Có thể kết dính |
4.
| SMP(M)-JHD487-WP | Nam giới hạn giam giữ | Hermetic, Độ sâu giao diện 2,79 |
Cài đặt Giới thiệu:
GHI CHÚ:
Chúng tôi có hơn 1.000 loạiBộ điều hợp nam nữ SMPđể lựa chọn, nếu không tìm thấy sản phẩm bạn đang sử dụng,
xin vui lòng liên hệ với chúng tôi để calog đầy đủ.Kích thước tùy chỉnh được chấp nhận.
Danh mục sản phẩm:
1. Đầu nối, bộ điều hợp RF (DC đến 110GHz)
2. Cụm cáp RF & dẫn sóng
3. Hướng dẫn sóng cho bộ điều hợp đồng trục
4. Đầu nối (RF&DC) tích hợp
5. Đầu nối hình chữ nhật siêu nhỏ (J30J, Micro D-sub)
6. Phớt kín từ thủy tinh đến kim loại, Đầu cắm, Feedtru (RF & DC)
7. Khớp quay lò vi sóng
8. Sản phẩm ODM
