Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Trình kết nối SSMP | Giới tính: | Nữ giới |
|---|---|---|---|
| Vật chất: | Thau | Mạ: | Mạ vàng / Mạ niken |
| Trở kháng: | 50Ω | Dải tần số: | DC ~ 50GHz |
| Điện áp định mức: | 170VRMS * | Vật liệu chống điện: | ≥2000MΩ |
| Điểm nổi bật: | Cáp kết nối SMPM RF,Đầu nối Mini SMP RA,Đầu nối RF SMPM cái |
||
Đầu nối SSMP Trở kháng 50 Ω, cấu hình kết nối mù.Series SMP là một trong những đầu nối phụ nhỏ hơn SMP.Dải tần số lên đến 50 GHz.Nó thường được sử dụng trong các mô-đun đồng trục tần số cao thu nhỏ và được cung cấp trong cả hai kiểu giao phối đẩy và bật.Nó có sẵn trong các kiểu lỗ khoan trơn, lỗ khoan hạn chế và kiểu lỗ khoan đầy đủ.Chúng bao gồm nữ, nam, góc vuông, đầu nối thẳng.
| Đặc điểm điện từ | |||||
| Trở kháng | 50Ω | ||||
| Dải tần số | DC ~ 50GHz | ||||
| Điện áp định mức | 170VRMS * | ||||
| Điện áp kháng điện áp | 500VRMS * | ||||
| Vật liệu chống điện | ≥2000MΩ | ||||
| Kháng cự trung tâm | Dây dẫn bên ngoài | Bình thường≤3.5mΩ, Niêm phong≤5mΩ | |||
| Dây dẫn trung tâm | Bình thường≤8mΩ, Niêm phong≤30mΩ | ||||
| DC ~ 18 GHz | 18 ~ 26,5 GHz | 26,5 ~ 40 GHz | 40 ~ 50 GHz | ||
| VSWR | ≤1,25 | ≤1,3 | ≤1,4 | ≤1,5 | |
| Đặc điểm vật liệu & cơ học | |||||
| Nhạc trưởng trung tâm | Nam giới | Sn-P Đồng / Kovar, Mạ vàng | |||
| Giống cái | Đồng berili, mạ vàng | ||||
| Liên hệ đàn hồi | Đồng berili Mạ vàng | ||||
| Vỏ và các bộ phận kim loại khác |
Đồng thau / mạ vàng Kovar Thép không gỉ Passivation |
||||
| Chất cách điện | Thủy tinh thiêu kết / PTFE / PEI | ||||
| Tỷ lệ rò rỉ sản phẩm Hermetic | ≤1.01325 × 10-3Pa · cm3 / s | ||||
CÁC NỐI KẾT NỐI nam CÓ MẶT NẠ MỊN (SB) ĐỂ KẾT NỐI VÀ NGẮT KẾT NỐI DỄ DÀNG, DỪNG CÓ GIỚI HẠN (LD) CUNG CẤP ĐỘ CỰC KỲ NHẸ VÀ RÚT TIỀN, VÀ DỪNG ĐẦY ĐỦ (FD) đòi hỏi nỗ lực chèn VÀ RÚT TIỀN LỚN.Trong các ứng dụng lắp mù, một đầu nối lá chắn thường được chỉ định làm giao diện chụp nhanh và đầu còn lại là giao diện ống trượt.Điều này đảm bảo rằng bộ điều hợp đạn vẫn được cố định trong cùng một đầu nối lá chắn khi kết nối bị ngắt kết nối.Giao diện dừng hoàn toàn (FD) và dừng giới hạn (LD) có các lực ghép và tách khác nhau tương ứng.LD thường được chọn làm giao diện snap cho các ứng dụng gắn PCB hoặc kết hợp mù, trong khi FD chủ yếu được sử dụng cho các kết nối cáp yêu cầu độ lưu giữ cao.Hai giao diện trượt, Smooth Bore (SB) và Catcher's Mitt (CM), cho phép giảm kết nối so với giao diện snap-on.Giao diện đẩy vào tạo ra một kết nối trượt không thẳng hàng về mặt vật lý với mặt phẳng tham chiếu, cho phép lệch trục và xuyên tâm.SB và CM có cùng lực liên kết / tách rời.Tuy nhiên, CM thường được chỉ định làm cấu hình lá chắn trong các ứng dụng mù mịt vì phần vát giới thiệu rộng của nó giúp bắt viên đạn và hướng viên đạn vào đúng vị trí.

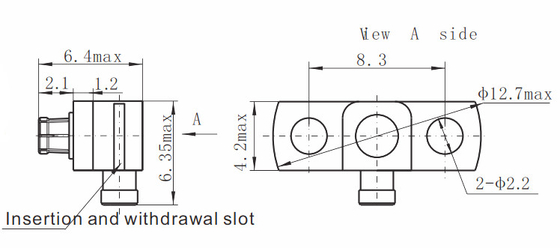

Bản vẽ chi tiết
Đăng kí:
* Mạng
* Satcom
* Máy tính / mạng LAN
* Trạm cơ sở
* Tiện ích ngoài trời
* Ô tô
* Tham gia dòng nhảy
* Cơ sở vật chất
* Rađa, vi sóng
* Viễn thông
* Thông tin di động
* Thiết bị đo đạc
* Đài phát thanh, hệ thống truyền hình trên không
Cataloge sản phẩm:
| Bộ điều hợp RF |
| Ống dẫn sóng đến bộ điều hợp đồng trục |
| Con dấu kín từ thủy tinh đến kim loại |
| Đầu nối dòng J30J |
| Khớp quay vi sóng |
| Lắp ráp cáp RF |
| Đầu nối RF SMA / SSMA |
| Đầu nối RF SMP / SSMP |
| Đầu nối MCX / MMCX RF |
| Đầu nối TNC RF |
| Đầu nối RF loại N |
| Đầu nối BNC RF Đầu nối sóng kế (2,4mm, 2,92mm) |
Chi tiết đóng gói:
* Carton xuất khẩu tiêu chuẩn
* Theo yêu cầu của khách hàng
GHI CHÚ:
Chúng tôi có hơn 10.000 loạiTrình kết nối SMPM,nếu kết nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với bộ phận của bạnls.
