Bộ chuyển đổi sóng vuông góc WR90 BJ100 sang N Female 8.2GHz~12.5GHz N/BJ100-KF

Hình ảnh lớn : Bộ chuyển đổi sóng vuông góc WR90 BJ100 sang N Female 8.2GHz~12.5GHz N/BJ100-KF Giá tốt nhất

Thông tin chi tiết sản phẩm:

Nguồn gốc:	TRUNG QUỐC
Hàng hiệu:	ELT
Chứng nhận:	ISO 9001:2015, ISO 14001:2015
Số mô hình:	N / BJ100-KF

Thanh toán:

Số lượng đặt hàng tối thiểu:	5 CÁI
Giá bán:	Có thể thương lượng
chi tiết đóng gói:	Thùng carton tiêu chuẩn xuất khẩu
Thời gian giao hàng:	Trong vòng 5-7 ngày làm việc (đối với cổ phiếu)
Điều khoản thanh toán:	T / T, Western Union, L / C, Paypal
Khả năng cung cấp:	10.000 PCS mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Tên sản phẩm:	Ống dẫn sóng WR90 tới Bộ điều hợp đồng trục	Vật liệu:	Thau
Dải tần số:	8,2-15GHz	Đầu nối:	N
Vswr:	1.30	Trở kháng:	50 Ôm
Kích thước ống dẫn sóng:	WR90,BJ100	Phong cách cơ thể:	Góc vuông
Làm nổi bật:	Bộ chuyển đổi WR90 sang N female , Bộ chuyển đổi sóng dẫn sóng đồng trục góc vuông , Bộ chuyển đổi BJ100 8.2-12.5GHz

Bộ chuyển đổi sóng dẫn sóng WR90 BJ100 sang cáp đồng trục N Đầu nối cái Dải tần 8.2GHz~15GHz

Tần số của bộ chuyển đổi sóng dẫn sóng sang cáp đồng trục được xử lý bởi Elite Electronic (ELT) bao gồm 5.4GHz-110GHz. Với độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong thiết bị đo lường vi sóng và sóng milimet. Sóng dẫn có sóng dẫn hình chữ nhật tiêu chuẩn và sóng dẫn hai rãnh, và sóng dẫn không tiêu chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng. Giao diện kết nối đầu cáp đồng trục bao gồm N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm và microstrip. Bộ chuyển đổi sóng dẫn sóng sang cáp đồng trục được chia thành hai loại: đầu nối thẳng và đầu nối góc vuông dựa trên hướng giao diện. Trong số đó, loại đầu nối góc vuông cũng có thể được sử dụng như một cấu trúc công suất cao.

Thông số kỹ thuật của N/BJ100-KF:

Tên sản phẩm	Bộ chuyển đổi sóng dẫn sóng WR90 sang cáp đồng trục N
Mã sản phẩm	N/BJ100-KF
Loại cáp đồng trục	N
Kích thước sóng dẫn	WR90
Kiểu thân	Góc vuông
Dải tần số	8.2-12.5GHz
Trở kháng	50 Ohm
VSWR	1.30

Ưu điểm:

-Bộ chuyển đổi sóng dẫn sóng của chúng tôi có độ tin cậy cao, kích thước nhỏ gọn và hiệu suất tuyệt vời, v.v., làm cho chúng được áp dụng rộng rãi trong các thiết bị đo lường vi sóng và sóng milimet, v.v.

Bản vẽ phác thảo Mã sản phẩm N/BJ100-KF:

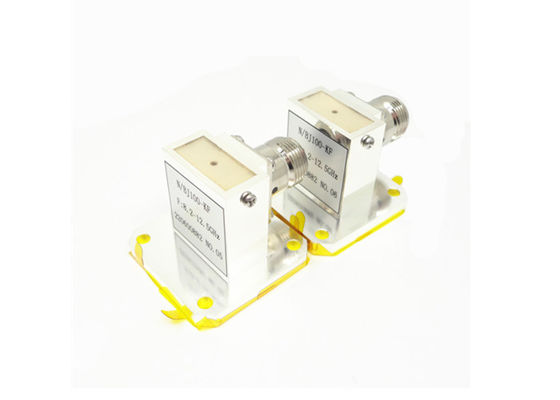

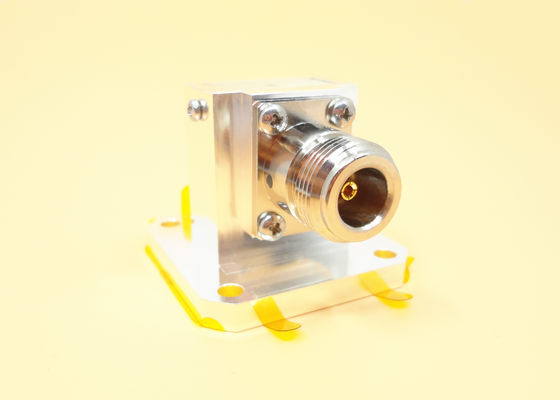

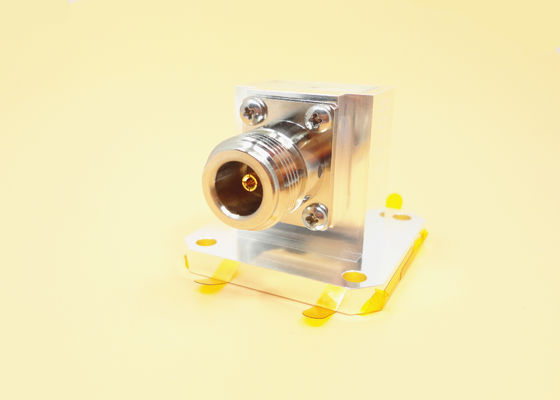

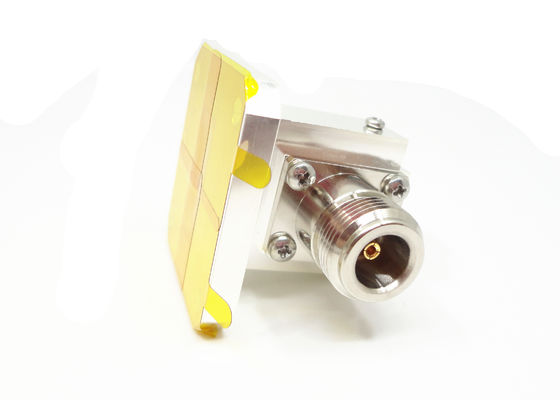

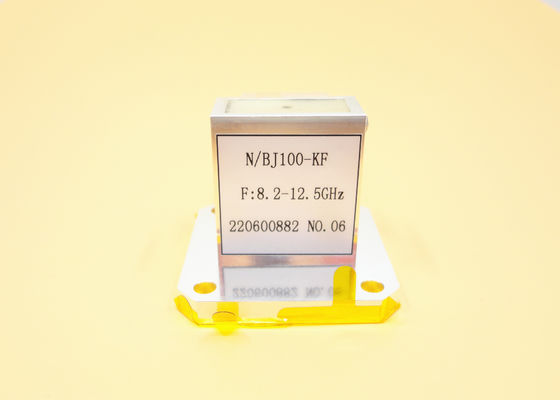

Hình ảnh của Bộ chuyển đổi sóng dẫn sóng WR90 BJ100 sang cáp đồng trục N Đầu nối cái N/BJ100-KF:

Danh sách Bộ chuyển đổi sóng dẫn sóng sang cáp đồng trục N:

Mã số	Mô tả	Ghi chú
N/BJ100-KF	Bộ chuyển đổi sóng dẫn sóng WR90(BJ100) sang cáp đồng trục N đầu nối cái	BJ100=WR90
N/BJ120-KF	Bộ chuyển đổi sóng dẫn sóng WR75(BJ120) sang cáp đồng trục N đầu nối cái	BJ120=WR75
N/BJ100-KF1	Bộ chuyển đổi sóng dẫn sóng WR62(BJ140) sang cáp đồng trục N đầu nối góc vuông	BJ140=WR62

Tham chiếu chéo các Tiêu chuẩn sóng dẫn

Tiêu chuẩn Trung Quốc	Tiêu chuẩn Quốc tế	Dải tần số (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110

Waveguide to Coax Adapter-ELT 2024.pdf

LƯU Ý:
Chúng tôi có hơn 1.000 loại Bộ chuyển đổi sóng dẫn sóng sang cáp đồng trục để lựa chọn, nếu bộ chuyển đổi bạn đang sử dụng không có trong danh sách, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn. Kích thước ODM được chào đón.
