Thông tin chi tiết sản phẩm:
Thanh toán:
|

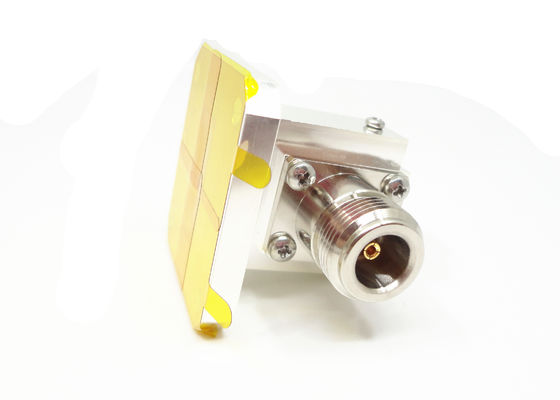

| Tên sản phẩm: | Ống dẫn sóng WR90 tới Bộ điều hợp đồng trục | Vật liệu: | Đồng |
|---|---|---|---|
| Phạm vi tần số: | 8,2-15GHz | Bộ kết nối: | N |
| VSWR: | 1.30 | Kháng trở: | 50 Ôm |
| Kích thước ống dẫn sóng: | WR90,BJ100 | Kiểu dáng cơ thể: | Góc phải |
| Làm nổi bật: | Bộ chuyển đổi ống dẫn sóng cái đến bộ điều hợp coax,bộ điều hợp ống dẫn sóng N cái đến bộ điều hợp coax,Bộ điều hợp ống dẫn sóng SMA đến 8 |
||
Tần suấtĐường dẫn sóng đến bộ điều chỉnh coaxđược xử lý bởiElite Electronic(Bảo hiểm ELT5.4GHz-110GHzVới độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng và sóng milimét.Đường dẫn sóng hình chữ nhật tiêu chuẩn và đường dẫn sóng hai sườn, và các đường dẫn sóng phi chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng.N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm và micro-strip. Đường dẫn sóng để coax adapters được chia thành hai loại: cuối khởi động và góc thẳng khởi động từ định hướng giao diện.một cấu trúc công suất cao.
Chi tiết củaN/BJ100-KF:
| Tên sản phẩm | WR90 dẫn sóng đến bộ điều hợp đồng trục SMA |
| Mô hình số. | N/BJ140-KF |
| Loại đồng trục | N |
| Kích thước dẫn sóng | WR90 |
| Phong cách cơ thể | góc phải |
| Phạm vi tần số | 8.2-15GHz |
| ức chế SMA | 50 Ohm |
| VSWR | 1.30 |
Danh sáchHướng dẫn sóng đến N Adapter đồng trục:
| Số mẫu | Mô tả | Lưu ý |
| N/BJ100-KF | WR90 ((BJ100) đến N phụ nữ cuối chuyển đổi phóng | BJ100 = WR90 |
| N/BJ120-KF | WR75 ((BJ120) đến N phụ nữ cuối chuyển đổi phóng | BJ120=WR75 |
| N/BJ140-KF1 | WR62 ((BJ140) đến N phụ nữ chuyển đổi góc phải | BJ140=WR62 |
Các tham chiếu chéo của các tiêu chuẩn dẫn sóng
| Tiêu chuẩn Trung Quốc | Tiêu chuẩn quốc tế | Phạm vi tần số (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Hướng dẫn sóng cho bộ điều chỉnh đồng trục-ELT 2024.pdf
Lưu ý:
Chúng tôi có hơn 1.000 loạiHướng dẫn sóng cho bộ điều chỉnh đồng trụcđể lựa chọn, nếu bộ điều hợp bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.Phân tích ODM được hoan nghênh.
