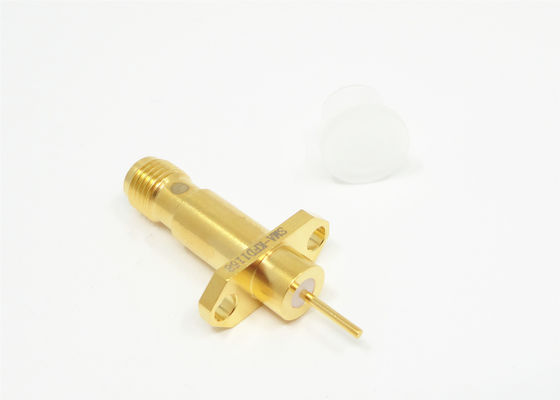

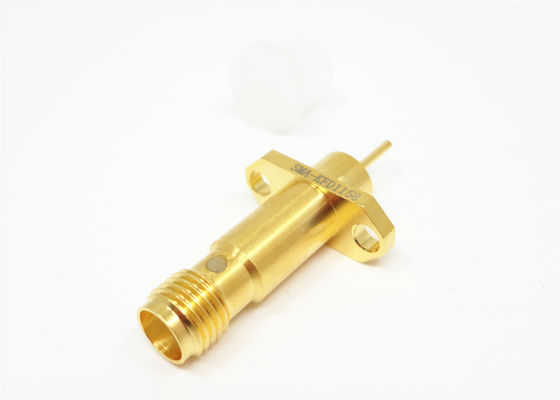

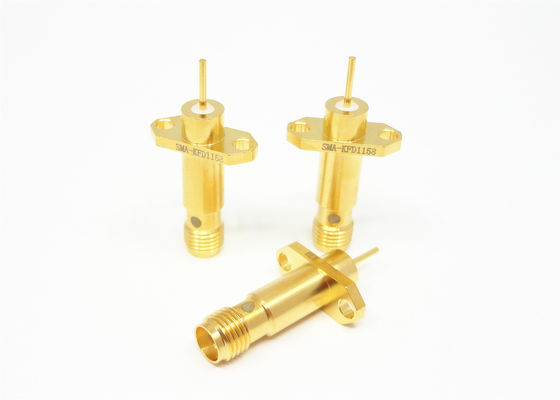

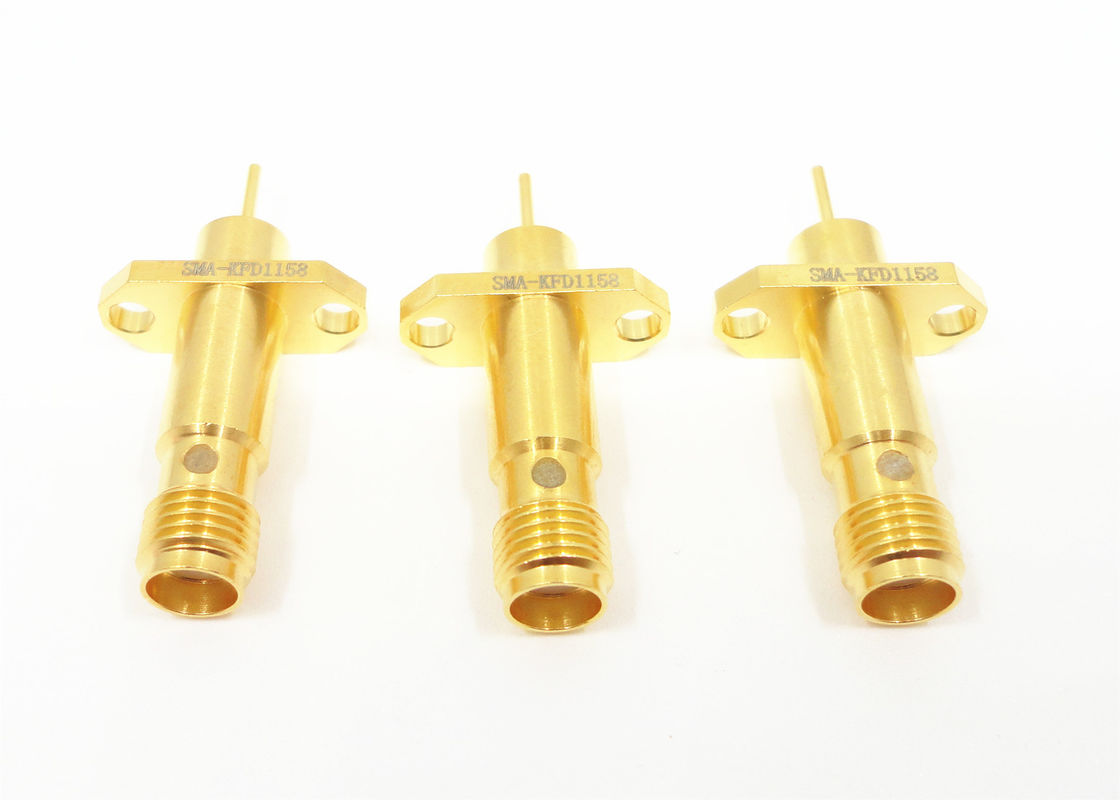

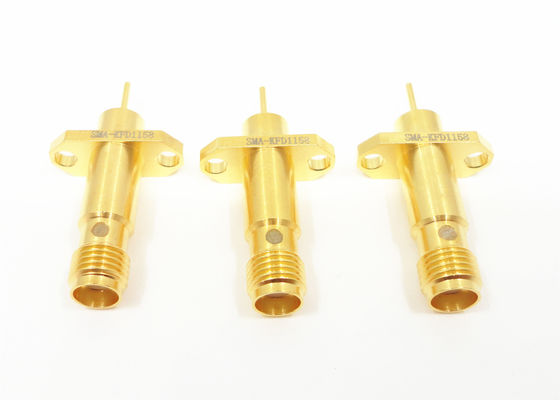

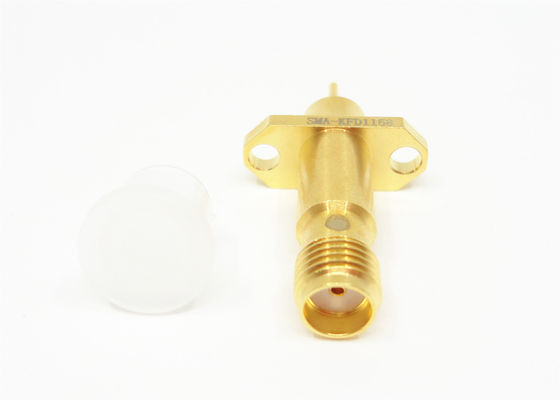

SMA nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector

SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector
SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector SMA Female 2 Hole Flange Mount With Long Microstrip Pin Connector

Hình ảnh lớn :  SMA nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ELT (Elite)
Chứng nhận: ROHS, ISO-9001-2015
Số mô hình: SMA-KFD1158
Thanh toán:
Số lượng đặt hàng tối thiểu: 100 chiếc
Giá bán: Có thể thương lượng
chi tiết đóng gói: Thùng carton tiêu chuẩn xuất khẩu
Thời gian giao hàng: Trong vòng 3-4 tuần
Điều khoản thanh toán: T / T, Western Union, L / C
Khả năng cung cấp: 1.000,00 miếng mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Mạ: Mạ vàng Trở kháng: 50Ω
Tính thường xuyên: DC ~ 18GHz Trọn đời: 500 chu kỳ
Thân hình: Thau Điện áp định mức: 335VRMS
DWV: 1000Vrms chất cách điện: PTFE
Làm nổi bật:

Đầu nối RF SMA 2 lỗ

,

Đầu nối SMA RF gắn mặt bích

,

Đầu nối pin microstrip gắn mặt bích

Đơn giản kích thước SMA Phụ nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector

Các thông số kỹ thuật dưới đây là các thông số kỹ thuật chung cho tất cả các đầu nối sma.và rò rỉ RF cho mỗi kết nối có sẵn từ nhà máy của chúng tôi theo yêu cầu.



Máy kết nối SMAlà nhỏ, tần số cao RF đầu nối đồng trục phát triển theo MIL-C-39012. nó có những lợi thế của kích thước nhỏ, băng tần rộng, hiệu suất cơ khí và điện cao hơn,độ tin cậy cao, vv Nó là đầu nối đồng trục RF được sử dụng rộng rãi nhất. Được sử dụng rộng rãi trong truyền thông vi sóng và thiết bị đo vi sóng và các lĩnh vực khác.Dòng kết nối hiệu suất cao này được phát triển bởi công ty chúng tôi có thể đạt tần số lên đến 20 GHz.



Đặc điểm chính:

  • Thiết kế sức mạnh cao cho môi trường khắc nghiệt
  • Cơ chế ghép dây kéo cung cấp độ tin cậy cho các thiết kế cứng
  • Lý tưởng cho các ứng dụng tần số cao



  • Hình vẽ phác thảo:

SMA nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector 0

Thông số kỹ thuật của đầu nối SMA Rf:

Đặc điểm điện tử và vật liệu
Kháng trở 50Ω
Phạm vi tần số DC ~ 18GHz
Điện áp định số 335VRMS (mực nước biển tối đa)
Dây điện tử điện áp kháng cự 1000VRMS (mực nước biển tối đa)
VSWR ≤1.3
Kháng cách nhiệt ≥ 5000MΩ
Người dẫn trung tâm Nam giới Đồng bọc vàng
Đàn bà Beryllium đồngBọc bằng vàng
Vỏ và các bộ phận kim loại khác Đồng bọc vàng
Thép không gỉ thụ động
Vỏ cáp Đồng bọc nickel
Máy cách nhiệt PTFE
Nhẫn con dấu Cao su silicon
Động lực giao phối 0.79 -1.13 N.m





Ứng dụng:

  1. Hàng không dân sự và quân sự
  2. Hệ thống vi sóng
  3. Thiết bị quân sự, không gian
  4. Giải pháp 5G
  5. Hệ thống đo
  6. Hệ thống ăng-ten Wi-Fi điện thoại di động

Danh mục sản phẩm:


1Các đầu nối RF, bộ điều hợp (DC đến 110GHz)
2. RF & Đường dẫn sóng cáp
3. Đường dẫn sóng đến Adapter Coax
4. tích hợp ((RF & DC)) kết nối
5. Micro Rectangular Connector ((J30J, Micro D-sub))
6. Glass-to-metal Hermetic Seals, Headers,Feedtru ((RF & DC))
7. Microwave Rotary Joints
8. RF tải, kết thúc (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. Sản phẩm ODM





Sản phẩm liên quan

1.

SMA nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector 1

Số mẫu L L1 L2 L3 L4 L5 D Lưu ý
SMA-KHD2 4 4.1 1.5 6.1 6.1 4.5 1.3 Bộ kết nối rf nữ SMA cho PCB
SMA-KHD3 4 4 2.2 6.7 6.7 4.7 0.8
SMA-KHD5 4.5 4.6 1.6 8 9.5 7.5 0.8
SMA-KHD12 4 2.5 2.5 6.7 6.7 4.7 1.3
SMA-KHD16 4.8 4.8 1.6 8 9.5 7.5 0.8
SMA-KHD100 4 4 2 6.7 6.7 4.7 0.8
SMA-KHD102 4.7 4.6 1.1 8 9.5 7.5 0.8
SMA-KHD104 4.5 1.2 1 8 8 6 0.8



2.

SMA nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector 2

Số mẫu L D D1 Mô tả
SMA-KHD9 2 1.3 1.4 Bộ kết nối rf nữ SMA cho PCB
SMA-KHD9A 1.8 0.8 0.9



3.

SMA nữ 2 lỗ Flange Mount với Long Microstrip Pin Connector 3

Số mẫu L L1 L2 L3 L4 L5 L6 D Mô tả
SMA-KHD19
 4 13.5 2 1 6.1 6.1 4.5
0.5 x 0.2
 Bộ kết nối rf nữ SMA cho PCB
SMA-KHD101
 4.2 14.2 4.7 1.8 8 9.5 7.5
Φ0.4
SMA-KHD108
 4 13.5 2 0.7 6.1 6.1 4.5
0.5 x 0.2
SMA-KHD125
 4 13.5 2 0.5 6.5 6.5 4.5
0.5 x 0.2
SMA-KHD135
 3.9 13.5 2 1 6.1 6.1 4.5 Φ0.4
SMA-KHD151
 3.9 13.5 2 1.6 6.1 6.1 4.5 Φ0.4





Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMA, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
