Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | SMA RF đồng trục hình nón | Mạ: | Mạ vàng |
|---|---|---|---|
| Giới tính: | Nữ / Ổ cắm | Trở kháng: | 50Ω |
| tần số: | DC ~ 18GHz | Độ bền: | 500 chu kỳ |
| Vật chất: | Brassfunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePage('en', | Ứng dụng: | Hệ thống vi sóng Viễn thông |
| Làm nổi bật: | Đầu nối SMA RF DC 18GHz,Đầu nối SMA RF góc bên phải,Đầu nối SMA góc bên phải DC 18GHz |
||
Sê-ri SMA là một loại đầu nối đồng trục tần số cao RF nhỏ, nó được phát triển và sản xuất theo MIL-C-39012 bởi Công ty TNHH công nghiệp điện tử Tây An EliteVới đặc điểm khối lượng nhỏ, băng thông tốt, đặc tính điện ưu việt.Đây là đầu nối đồng trục rf được sử dụng rộng rãi nhất trong các lĩnh vực khác nhau của truyền thông vi ba và thiết bị đo vi sóng. Đầu nối hiệu suất cao do công ty chúng tôi phát triển có thể đạt tới 20GHz.
Ưu điểm:
1. Kết nối nhanh, đẩy lên hoặc giao diện tiêu chuẩn, các phiên bản thẳng, 90 độ, cũng như cấu hình vách ngăn hoặc bảng điều khiển 4 lỗ
2. Chất lượng cao và kết hợp nhanh chóng bằng cách chỉ cần vặn hai đầu nối với nhau, không cần hàn hoặc uốn
3. Đầu nối điện SMA được sử dụng rộng rãi cho vi sóng, ăng-ten và thiết bị đo kiểm tra, v.v.
4. Đầu nối SMA RF là đầu nối đồng trục RF khớp nối ren với kích thước thu nhỏ, chống rung và dải tần rộng lên đến 18 GHz
Kích thước giao diện:
Thông số kỹ thuật:
| Đặc tính điện tử và vật liệu | ||
| Trở kháng | 50Om | |
| Dải tần số | DC ~ 18 GHz | |
| Điện áp định mức | 335 VRMS (Mực nước biển tối đa) | |
| Điện áp kháng điện áp | 1000 VRMS (mực nước biển tối đa) | |
| VSWR | ≤1,3 | |
| Vật liệu chống điện | ≥5000MΩ | |
| Trung tâm conductor | Nam giới | Brass mạ vàng |
| Giống cái | Bđồng eryllium mạ vàng | |
| Vỏ và các bộ phận kim loại khác | Brass mạ vàng | |
| Vỏ cáp | Brass mạ niken | |
| Chất cách điện | PTFE | |
| Snhẫn eal | Scao su ilicon | |
| Giao phối tđẹp đẽ | 0,79 -1,13 Nm | |
Thêm hình ảnh về

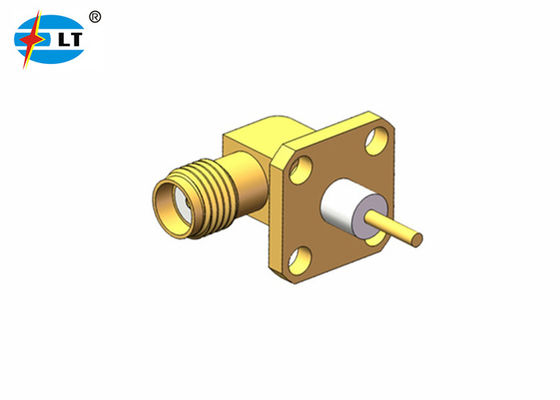

50 Ohm Nữ Jack cắm Góc phải Đầu nối SMA:
Cataloge sản phẩm:
| Lắp ráp cáp RF |
| Ống dẫn sóng đến bộ điều hợp đồng trục |
| Con dấu kín từ thủy tinh đến kim loại |
| Đầu nối dòng J30J |
| Khớp quay vi sóng |
| Bộ điều hợp RF |
| Đầu nối RF SMA / SSMA |
| Đầu nối RF SMP / SSMP |
| Đầu nối TNC RF |
| Đầu nối RF loại N |
| Đầu nối MCX / MMCX RF |
| Đầu nối BNC RF |
| Đầu nối sóng milimet (2,4mm, 2,92mm) |
Ứng dụng:
*Y khoa
* Không gian vũ trụ
* Kết nối board-to-board
*Băng thông rộng
*Thiết bị đo đạc
* Ăng ten mảng theo giai đoạn
* Viễn thông
GHI CHÚ:
Chúng tôi có hơn 10.000 loại Kết nối, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
