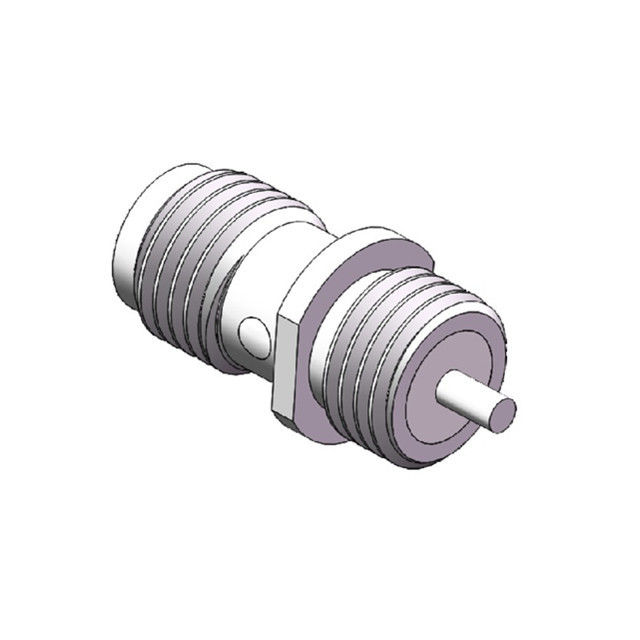

Đầu nối SMA cái thẳng mạ niken 50 Ohm bulkhead
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Mục: | Đầu nối RF SMA | mạ: | mạ niken |
|---|---|---|---|
| Giới tính: | nữ giới | trở kháng: | 50Ω |
| Tính thường xuyên: | DC ~ 18GHz | Cả đời: | 500 chu kỳ |
| Thân hình: | Thau | Ứng dụng: | Âm thanh/Video/Lò vi sóng |
| Mục: | Đầu nối SMA RF | mạ: | mạ niken |
| Ứng dụng: | âm thanh/video/lò vi sóng | ||
| Làm nổi bật: | Đầu nối SMA cái bulkhead 50 Ohm,Đầu nối SMA thẳng mạ niken,Đầu nối RF SMA gắn bulkhead |
||
Jack SMA Đầu nối thẳng mạ Niken 50Ohm, loại Bulkhead, số lượng lớn
- Đầu nối RF SMA có sẵn loại kết nối nhanh, nhấn hoặc giao diện tiêu chuẩn, các phiên bản thẳng, 90 độ cũng như cấu hình bulkhead hoặc gắn trên bảng 4 lỗ.
- Đầu nối RF SMA có chất lượng cao và kết hợp nhanh chóng bằng cách chỉ cần vặn hai đầu nối với nhau mà không cần hàn hoặc bấm.
- Đầu nối điện SMA được sử dụng rộng rãi cho các thiết bị đo lường, ăng-ten và thử nghiệm vi sóng, v.v.
- Đầu nối RF SMA là đầu nối đồng trục RF ghép ren với kích thước thu nhỏ, chống rung và dải tần rộng lên đến 18GHz (Đầu nối RF SMA của chúng tôi có thể lên đến 20GHz).
Các tính năng chính:
- Nhiều loại hướng và đầu nối PCB
- Dải tần lên đến 18GHz Đầu nối đồng trục siêu nhỏ
- Sử dụng giao diện ren
- Có sẵn mạ thụ động hoặc mạ vàng
- Tùy chọn vật liệu Đồng thau và thép không gỉ
- Có sẵn phiên bản thẳng hoặc góc vuông
- Tùy chọn bulkhead, gắn bảng 2 lỗ, gắn bảng 4 lỗ hoặc không gắn.
- Phạm vi rộng với các biến thể đực, cái và bộ chuyển đổi.
- Tuân thủ RoHS
Thông số kỹ thuật của Đầu nối RF SMA:
| Giao diện theo | IEC60169-15 |
| Trở kháng | 50Ω |
| Dải tần số | DC đến 18GHz |
| Suy hao chèn | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Điện trở cách điện | ≥5000MΩ |
| Điện trở tiếp xúc trung tâm | ≤3mΩ |
| Điện trở tiếp xúc ngoài | ≤2mΩ |
| Chu kỳ ghép nối | ≥500 |
| Dải nhiệt độ | -65-+165℃ |
| Điện môi | PTFE |
Ứng dụng:
- Hệ thống vi sóng Viễn thông
- Giải pháp 5G
- Hệ thống đo lường
- Hệ thống ăng-ten WiFi Điện thoại di động
Chi tiết hơn về Đầu nối cáp đồng trục RF SMA:
Danh mục sản phẩm:
| Bộ chuyển đổi RF |
| Đầu nối RF SMA |
| Đầu nối RF SSMP |
| Đầu nối RF TNC |
| Đầu nối RF loại N |
| Đầu nối RF MCX/MMCX |
| Đầu nối sóng milimet (2.4mm, 2.92mm) |
| Bộ cáp RF |
| Bộ chuyển đổi sóng dẫn sang đồng trục |
| Niêm phong kín khí thủy tinh-kim loại |
| Đầu nối dòng J30J |
| Khớp quay vi sóng |
Sản phẩm liên quan
1. Đầu nối RF SMA Đầu nối cái gắn bulkhead cho PCB
2. Đầu nối cáp đồng trục RF SMA gắn góc vuông 4 lỗ

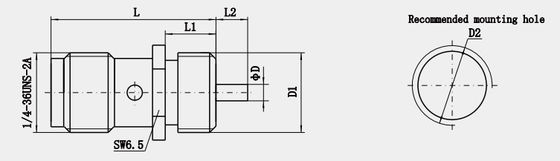

| Số model, | L | L1 | L2 | D | Ghi chú |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. Đầu nối SMA góc vuông mạ vàng 50Ω hàn PCB 18GHz
| Số model. | L | L1 | Ghi chú |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.Đầu nối RF SMA Đầu nối cái hàn bảng PCB
| Số model. | L | D | D1 | Ghi chú |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
LƯU Ý:
Chúng tôi có hơn 10.000 loạiĐầu nối SMA, nếu không tìm thấy đầu nối bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
