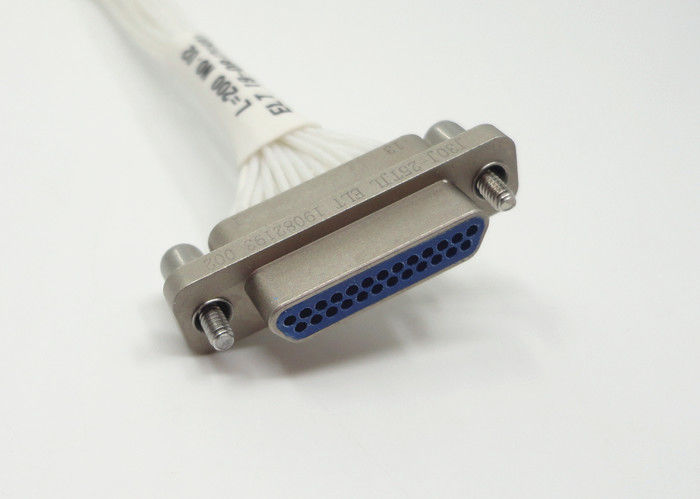

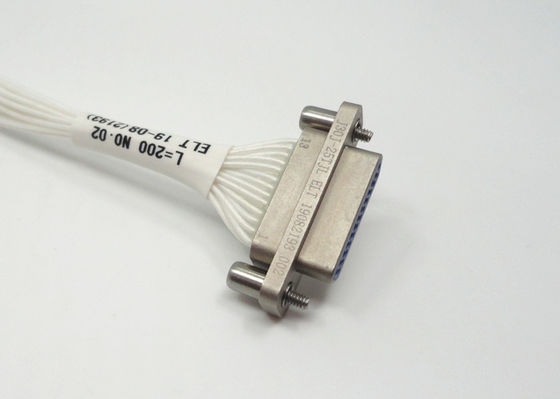

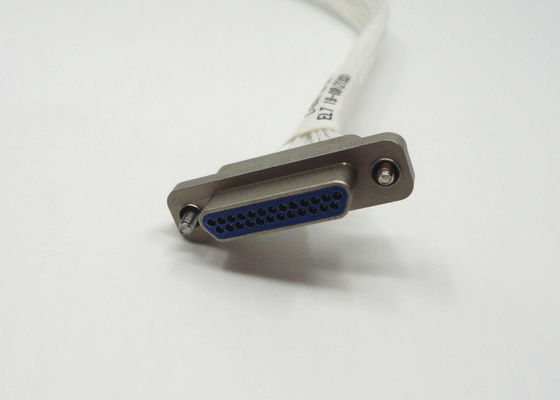

25 chân J30J Series Connector Miniaturized hình chữ nhật

Đặc điểm:

- 0,635mm,1.27mm,1.91mm khoảng cách tiếp xúc
- 1, 2, 3, 4 lựa chọn thô,

- Đinh xoắn, mật độ tiếp xúc cao

- 9-100 liên lạc
- MIL-DTL-83513 trình độ
- Lựa chọn các mô hình thẳng, góc phải
- Tiết kiệm không gian và trọng lượng.
- Chống sốc và rung động tuyệt vời.
- Chống tiếp xúc thấp, khả năng dòng điện cao, độ bền điện áp cao.
- Các bộ kết nối và dây cáp được thiết kế theo yêu cầu.

- Phong cách kết thúc là liên lạc crimp, và reseau là (trường × đường) 1.27 × 2.54.

Loại:
- Dòng J30J
- J30JM (Hermetic) series
- J30 (Plastic) series
- Dòng J50J
- Dòng J55A
- J55AM ((Hermetic)) series
- Dòng J56J

Ứng dụng:
- Hệ thống định vị
- Trung tâm nghiên cứu
- Ứng dụng y tế
- Board to Cable

- Máy bay, radar
- Tên lửa và hệ thống hướng dẫn
- Thiết bị trên tàu
- Hệ thống viễn thông
- Bề mặt gắn (SMT) bảng để cáp

Sản phẩm loạt này tương đương với các sản phẩm loạt MDM của Mỹ, vv, vỏ là hợp kim nhôm, không gian tiếp xúc là 1,27mm, áp dụng cho khu vực phần lõi dây là 0,1-0,15mm vuông.Hiệu suất sản phẩm này phù hợp với GJB2446A (( thông số kỹ thuật chung cho các đầu nối điện hình chữ nhật vỏ cực nhỏ), nó tương đương với MIL-DTL-83513, nó được chia thành thông thường ((shell) và cải tiến ((shell). Với không gian cài đặt nhỏ, trọng lượng nhẹ, kết nối đáng tin cậy, màn hình điện từ tuyệt vời,chống động đất tốt, vv Nó được sử dụng rộng rãi trong thiết bị điện tử cần không gian nhỏ và thiết bị.

Quy định liên lạc

(Tầm nhìn mặt của pin)

Lưu ý:

Các kết nối phổ biến bao gồm 6 nhóm con: kết nối liên lạc crimp, kết nối liên lạc hàn, liên lạc trực tuyến
Đối với PCB N, liên lạc trực tuyến cho PCB N-J, liên lạc góc phải cho PCB W, liên lạc góc phải cho PCB W-J.

Chi tiết:
