Đường dẫn sóng 40GHz đến Adapter đồng trục WR28 K 2.92mm Vật liệu đồng góc phải K / BJ320-KF

40GHz Waveguide To Coaxial Adapter WR28 K 2.92mm Brass Material Right Angle K/BJ320-KF

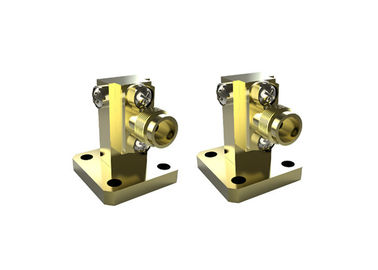

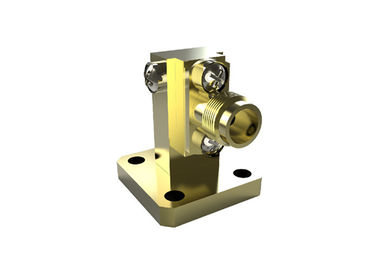

40GHz Waveguide To Coaxial Adapter WR28 K 2.92mm Brass Material Right Angle K/BJ320-KF 40GHz Waveguide To Coaxial Adapter WR28 K 2.92mm Brass Material Right Angle K/BJ320-KF

Hình ảnh lớn :  Đường dẫn sóng 40GHz đến Adapter đồng trục WR28 K 2.92mm Vật liệu đồng góc phải K / BJ320-KF Giá tốt nhất

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: ELT
Chứng nhận: ROHS ISO-9001-2015
Số mô hình: K / BJ320-KF
Thanh toán:
Số lượng đặt hàng tối thiểu: 5 CÁI
Giá bán: Có thể thương lượng
chi tiết đóng gói: Thùng carton xuất khẩu tiêu chuẩn
Thời gian giao hàng: Trong vòng 5-7 ngày làm việc (đối với cổ phiếu)
Điều khoản thanh toán: T/T, Western Union, thư tín dụng
Khả năng cung cấp: Các máy tính 10.000 mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Tên sản phẩm: Ống dẫn sóng đến bộ điều hợp đồng trục Vật liệu: Đầu nối đồng thau
Dải tần số: 26,4-40GHz Đầu nối: 2,92mm (loại K)
Vswr: 1.25 Kích thước ống dẫn sóng: WR28
Phong cách cơ thể: Góc vuông Mất chèn: ≤0,35 dB
Làm nổi bật:

dỗ bộ điều hợp ống dẫn sóng

,

bộ điều hợp dỗ góc phải

Bộ chuyển đổi đồng trục sang ống dẫn sóng 40GHz WR28 K 2.92mm Góc phải

Bộ chuyển đổi ống dẫn sóng sang đồng trục được sản xuất bởi Xi'an Elite Electronic Industrial Co., Ltd. được chia thành hai cấu trúc, góc phải và đầu vào. Đối với đầu đồng trục của bộ chuyển đổi ống dẫn sóng, chúng tôi có thể cung cấp Loại N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP và nhiều loại khác. Tần số của chúng dao động từ 5.4GHz đến 70GHz. Các mẫu ống dẫn sóng của chúng tôi bao gồm từ BJ84 đến BJ400 (WR112-WR22).

Ngoài ra, chúng tôi có thể cung cấp tùy chỉnh bộ chuyển đổi ống dẫn sóng đồng trục theo yêu cầu đặc biệt của khách hàng.


Thông số kỹ thuật:

Tên sản phẩm Bộ chuyển đổi ống dẫn sóng sang đồng trục
Loại đồng trục 2.92mm (loại K)
Kích thước ống dẫn sóng WR28
Kiểu dáng Góc phải
Dải tần số 26.4-40.0GHz
Trở kháng SMA 50 Ohm
VSWR 1.25



Ưu điểm:
-Bộ chuyển đổi ống dẫn sóng của chúng tôi có độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, v.v., điều này làm cho chúng được ứng dụng rộng rãi trong đo lường vi sóng và các thiết bị sóng milimet, v.v.

Bản vẽ chi tiết:
Đơn vị (mm)

Đường dẫn sóng 40GHz đến Adapter đồng trục WR28 K 2.92mm Vật liệu đồng góc phải K / BJ320-KF 0



Danh sách Bộ chuyển đổi ống dẫn sóng sang 2.92mm (loại K) Đồng trục:

Số hiệu Mô tả Ghi chú
K/BJ220-KF2 Bộ chuyển đổi góc phải WR42 sang K (2.92mm) cái BJ220=WR42
K/BJ220-KF1 Bộ chuyển đổi đầu vào WR42 sang K (2.92mm) cái K=cái
K/BJ260-KF Bộ chuyển đổi góc phải WR34 sang K (2.92mm) cái BJ260=WR34
K/BJ260-KF1 Bộ chuyển đổi đầu vào WR34 sang K (2.92mm) cái
K/BJ320-KF Bộ chuyển đổi góc phải WR28 sang K (2.92mm) cái BJ320=WR28
K/BJ320-KF1 Bộ chuyển đổi đầu vào WR28 sang K (2.92mm) cái
K/BJ320-JF1 Bộ chuyển đổi đầu vào WR28 sang K (2.92mm) đực J=đực
K/BJ400-KF1 Bộ chuyển đổi đầu vào WR22 sang K (2.92mm) cái BJ400=WR22
K/24JS18000-KF Bộ chuyển đổi đầu vào WR24JS18000 sang K (2.92mm) cái



Đối chiếu các tiêu chuẩn ống dẫn sóng

Tiêu chuẩn Trung Quốc Tiêu chuẩn quốc tế Dải tần số (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112

Đường dẫn sóng 40GHz đến Adapter đồng trục WR28 K 2.92mm Vật liệu đồng góc phải K / BJ320-KF 1



LƯU Ý:
Chúng tôi có hơn 10.000 loại Bộ chuyển đổi ống dẫn sóng sang đồng trục để bạn lựa chọn, nếu không tìm thấy bộ chuyển đổi bạn đang sử dụng, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn. Kích thước ODM được chào đón.

Đường dẫn sóng 40GHz đến Adapter đồng trục WR28 K 2.92mm Vật liệu đồng góc phải K / BJ320-KF 2

Từ khóa:

bộ điều hợp dỗ góc phải,

dỗ bộ điều hợp ống dẫn sóng,

bộ chuyển đổi cáp đồng trục
